HZ-090 単一金属銅スリーブ メーカー

HZ-090 シリーズの範囲とアプリケーションの適合性

HZ-090 ファミリは、薄肉の高密度銅合金ストリップを中心に構築されています。従来の鋳造銅スリーブと比較して、圧延ストリップ構造により収縮気孔が回避され、耐荷重能力が向上し、耐摩耗性と耐疲労性が向上します。摩擦面に直接オイルホール、ピット、溝を形成することで、各スリーブがグリースを保持し、再潤滑間隔を延長します。

これらのブッシングは、中～高負荷、中～低速、湿気、高温の条件に適しています。一般的な設置には、吊り上げ装置、建設および冶金機械、林業および農業用具、工作機械、自動車のステアリングまたはブレーキ部品などがあります。

材質と構造の選択

カタログのデフォルトではなく、作業点から合金と壁の厚さを選択します。錫青銅グレードは、最高の荷重と温度マージンを提供します。真鍮グレードは、負荷が中程度である場合に優れた機械加工性と耐食性を備えています。ストリップは高密度に圧延され、次に成形され、用途に必要なオイルフィーチャーパターンで仕上げられます。

• 合金オプション: CuSn8P 錫青銅 (QSn8-0.3 または QSn6.5-0.1) および CuZn31Si 黄銅 (H62 または H68)。
• 壁構造: コンパクトなアセンブリエンベロープ用の薄肉圧延ストリップ。フランジ付きおよび高軸方向荷重設計用のソリッドブロンズ。

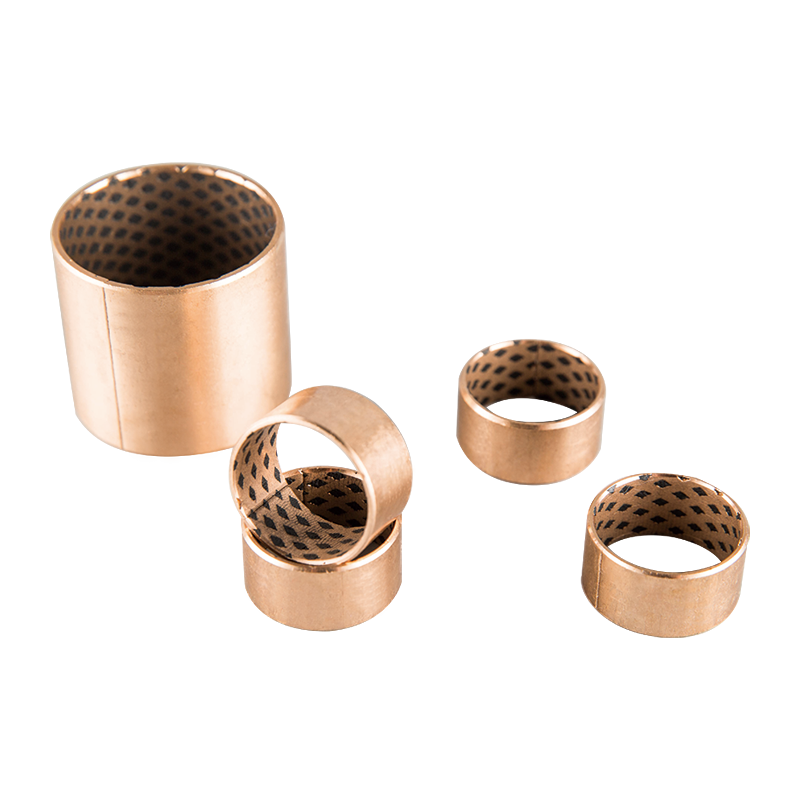

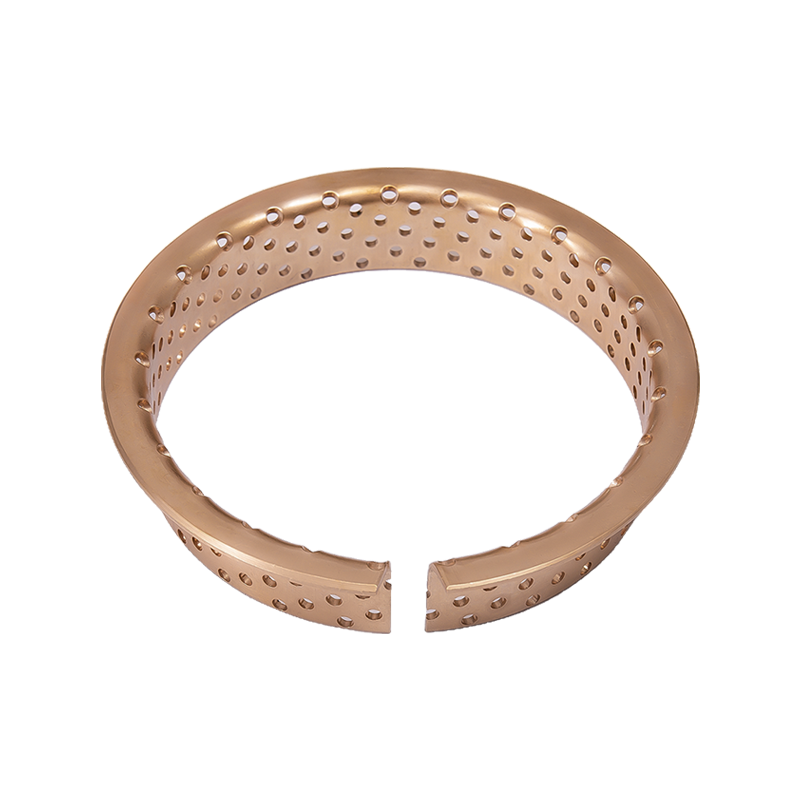

• オイルの特徴: 真っ直ぐなオイルホール、ダイヤモンドパターンの溝、パンチ穴、オイルピットまたはプレーンボア。
• 最終形態: ストレートスリーブ、フランジ付きスリーブ、スラストプレート、プレッシャーベアリング、プランクまたはスライドプレート。
• 組み立て: 機械加工されたハウジングに圧入します。両端にシールを取り付ける前にグリースを塗布します。

重要な仕様と動作範囲

以下の表は、主要な HZ-090 サブタイプの公開されているパフォーマンス制限をまとめたものです。最終的な図面を確認する前に、これを使用してブッシングを負荷、速度、温度に適合させます。

構成とカスタマイズ

標準品にはストレートブッシュ、スラストプレート、プレッシャーベアリングが含まれます。非標準作業には、ストレート ブッシング、スラスト プレート、厚板、ベアリング ブッシング、スライド プレート、スチール ブッシング アセンブリが含まれます。現場の潤滑方法や汚れの程度に合わせて油穴・ピット・溝などの加工を行います。

大量生産プログラムの場合、サンプルは 3 日で生産され、工場全体で 1 日あたり 500,000 個の生産をサポートします。工具と金型は社内に保管されているため、プロセスチェーンを再起動することなく、ボア、壁、フランジ、溝の形状を調整できます。

品質、設置および保守性

華州は品質管理システムを運用しており、IATF16949 自動車認証と国家ハイテク企業認定を取得しています。到着したストリップ、形成されたブッシング、完成したオイル フィーチャーは、梱包前に承認された図面と照合してチェックされます。

• インストール: スリーブをきれいでバリのないハウジングに押し込みます。エンドシールを取り付ける前にグリスを塗布してください。
• フィット: クリープやボアの歪みを避けるために、図面に対してハウジングのボアとシャフトの公差を確認してください。
• メンテナンス: 油穴と溝がグリースを保持するため、普通の青銅ブッシュに比べて再給油間隔が長くなります。
• スペア: 交換用スリーブはリピート注文の場合、同じ金型から製造されます。

関連する軸受範囲

デューティサイクルがグリース潤滑ブロンズから離れる場合、当社は同じ工場から隣接する製品ファミリーを供給します。 HZ-10 自己潤滑ベアリング メンテナンス不要の位置をカバーしながら、 HZ-800 バイメタル複合ベアリング 高負荷の潤滑用途に適しています。グラファイト銅スリーブ、スラストワッシャー、エンジニアリングプラスチックベアリングにより、混合材料アセンブリの製品群が完成します。

ソリューションの構成に使用する情報

提案書を作成するには、以下の申請データに基づいて作業します。すでに図面が存在する場合は、それをもとにお見積りを行い、油の特徴パターンや合金グレードを確認させていただきます。

• シャフトの直径、ハウジングのボアおよびスリーブの長さまたはフランジの寸法。
• ラジアル荷重、アキシアル荷重、回転運動か振動運動か。
• シャフト速度またはストローク周波数とその結果の PV 値。
• 動作温度範囲と周囲条件（粉塵、湿気、洗浄）。
• 潤滑方法：グリス、オイル、または初期充填のみ。
• 必要なオイルフィーチャーパターン: 穴、ダイヤモンド溝、ピット、またはプレーンボア。
• 年間数量、バッチサイズ、梱包またはマーキングの要件。

よくある質問

HZ-090 単一金属銅スリーブの主な利点は何ですか?

薄肉圧延ストリップ構造により、組立スペースと青銅材料を節約しながら、高密度、収縮気孔がなく、強力な耐荷重能力を実現します。油穴と油溝にグリースが溜まり、給油間隔が長くなります。

HZ-090 ブッシングはどの業界で使用されていますか?

これらは、農業機械、建設機械、エンジニアリング機械、自動車のステアリングおよびブレーキシステム、昇降装置、冶金、林業および工作機械で広く使用されています。

華州ではカスタムの油溝パターンやフランジ付きバージョンを製造できますか?

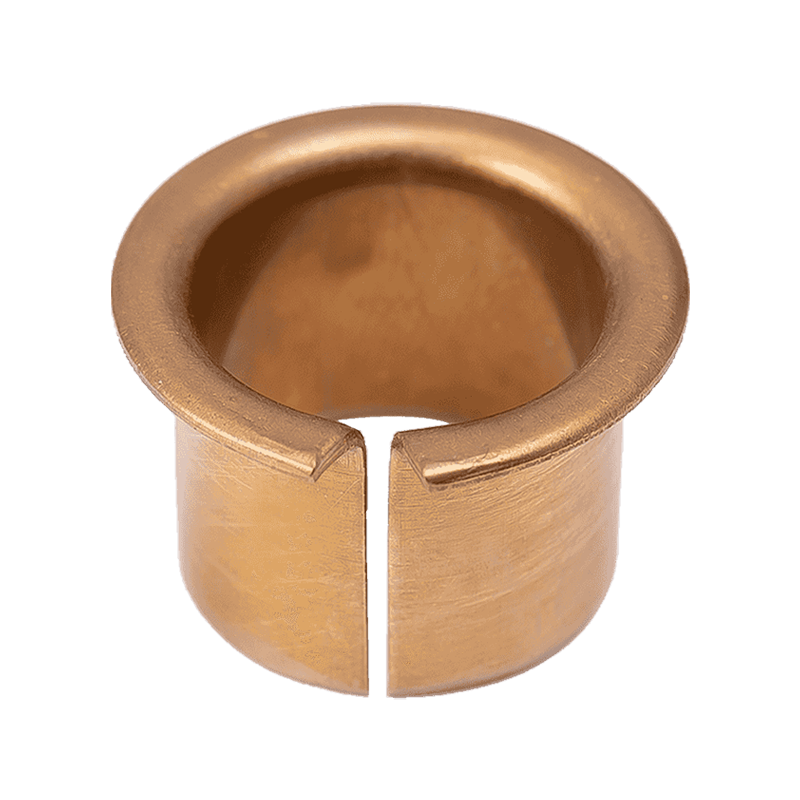

はい。摩擦面に油穴、ダイヤ溝、ピット、フランジなどの加工を施します。 HZ090F などのフランジ付きバージョンは軸方向の位置を提供し、ギアボックス、ポンプ、コンベヤ システムへの取り付けを簡素化します。

HZ090 錫青銅ブッシュと HZ092 真鍮ブッシュの違いは何ですか?

HZ090 は CuSn8P 錫青銅を使用し、最大動荷重 100 MPa、線速度 2.5 m/s を実現します。 HZ092 は、90 MPa および 1.5 m/s の CuZn31Si 黄銅を使用しており、黄銅の耐食性が役立つ低負荷、低速の位置に適しています。

HZ-090 ブッシングの見積もりをリクエストするにはどうすればよいですか?

シャフトとハウジングの寸法、荷重、速度、温度、潤滑方法、年間数量をお送りください。営業日の 12 時間以内に返信し、評価用のサンプルを 3 日以内に作成できます。
