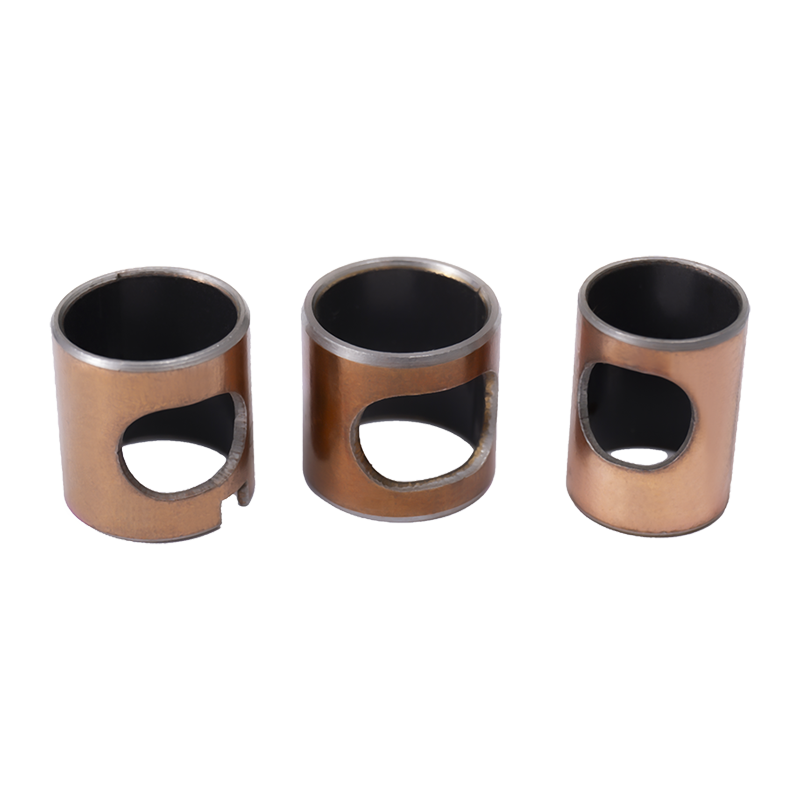

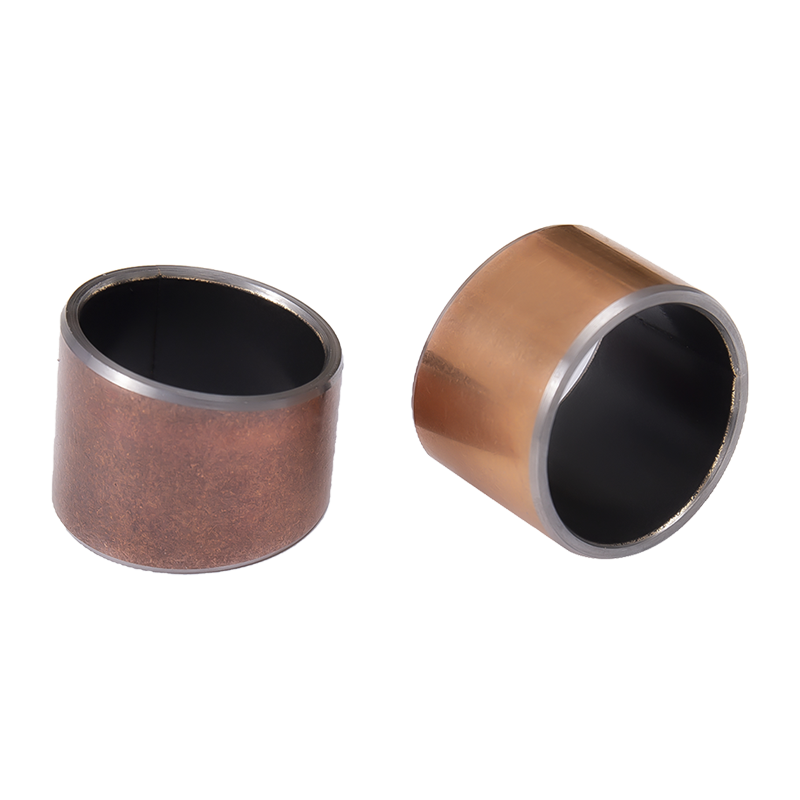

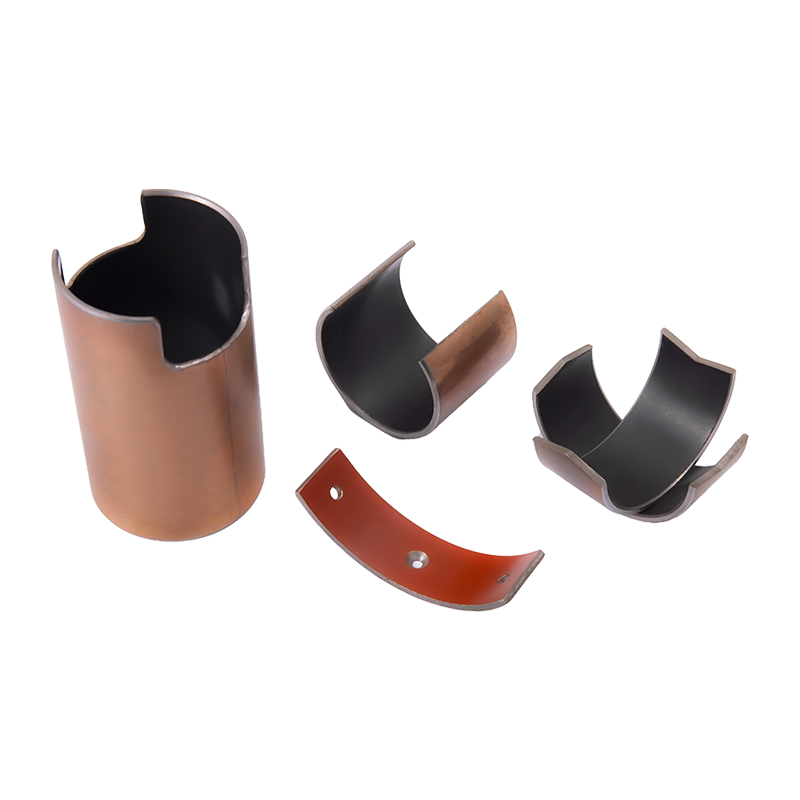

HZ10 タイプ 1 鋼ベース自己潤滑軸受

素材の特徴

HZ1O-炭素鋼自己潤滑軸受は、ベースとして高品質の低炭素鋼板、中間層として焼結多孔質青銅、表面としてPTFEと鉛の化合物を使用しました。優れた自己潤滑性、低摩耗、低摩擦、良好な摺動特性、低騒音という特性を備えています。

アプリケーションの特徴

摩擦係数と良好な乾式摩擦性能

自己潤滑でメンテナンスフリー

直線運動、揺動運動、回転運動に適しています。

操作中に滑ったり、這ったりすることはありません

印刷機械、繊維機械、フィットネス機器などに適用

低炭素鋼多孔質焼結銅PTFE/従来フィラー（黒色）

技術的パラメータ

特性指標	単位	乾式摩擦	境界潤滑摩擦	油膜潤滑
最大動的荷重	メガパスカル	140	140	140
最大静荷重	メガパスカル	250	250	250
動作温度	℃	-200～280	-200～280	-200～280
最大線速度	メートル/秒	2.5	5.0	5.0
最大PV値	メートル/秒·Mpa	連続運転 1.8 断続運転 3.6	5.0	60.0
摩擦係数		0.08～0.20	0.04～0.12	0.02～0.08

アプリケーションの機能

1. 無給油または微油状態での作業。メンテナンスフリー、または少しのメンテナンスが必要なだけです。
2. 耐摩耗性、低摩擦係数、長寿命。
3.-195℃~280℃で動作
4. 良い補修。低騒音。無公害。
5. 薄い壁。軽いので機械を小型化できます。
6. シャフトを保護するために、動作中に転写膜を形成します。
7. 表面硬度処理をしなくてもシャフトへの要求が低い。これにより、嵌合コンポーネントのコストが削減されます。
8. 水分・油に対する吸収はありません。熱感情の係数が小さい。良好な熱伝導性とサイズ安定性。
9. 鋼帯の裏面にはさまざまな金属をメッキすることができます。防食。この製品は現在、さまざまな機械の摺動部品に使用されています。自動機、ピストンポンプなど。ギアポンプ。繊維機械。自動側機、射出機。スポーツマシン事務機器など

材料構造

1. リード0.01~0.03mmのPTEE
2. 多孔質ブロンズ 0.2~0.3mm
3. スチールバック 0.7~2.3
4. 錫メッキ0.005mmまたは銅メッキ0.008mm

上記に加えて、HZ は高速、高圧、液体潤滑下のギアポンプとピストンポンプに適用できる HZ-1T も開発しており、線速度は 10m/s PV、最大 60N/mm2*m/s に達します。

技術的な日付

パフォーマンス指数	データ
P最大値耐荷重P	140N/mm2
摩擦係数μ	0.04～0.20
使用温度	-190℃～280℃
最大PV値	（シールド）3.6N/mm²・m/s
最大PV値	（油）3.6N/mm²・m/s

ZH10 自己潤滑ベアリング標準メートルサイズ (DIN1494 による)

d	D	シャフト径 f7	ハウジング H7	壁の厚さ		f1	f2	0 L-0.040
d	D	シャフト径 f7	ハウジング H7	分。	最大。	f1	f2	6	8	10	12	15	20	25	30	40	50
6	8	-0.013 6-0.028	8 0.015	0.980	1.005	0.6	0.3	0606	0608	0610
8	10	-0.013 8 -0.028	10 0.015					0806	0808	0810	0812	0815
10	12	-0.016 10-0.034	12 0.018					1006	1008	1010	1012	1015	1020
12	14	-0.016 12-0.034	14 0.018					1206	1208	1210	1212	1215	1220	1225
13	15	-0.016 13-0.034	15 0.018							1310			1320
14	16	-0.016 14-0.034	16 0.018							1410	1412	1415	1420	1425
15	17	-0.016 15-0.034	17 0.018							1510	1512	1515	1520	1525
16	18	-0.016 16-0.034	18 0.018							1610	1612	1615	1620	1625
17	19	-0.016 17-0.034	19 0.021							1710	1712		1720
18	20	-0.016 18-0.034	20 0.021							1810	1812	1815	1820	1825
20	23	-0.020 20-0.041	23 0.021	1.475	1.505	0.6	0.4			2010	2012	2015	2020	2025	2030
22	25	-0.020 22-0.041	25 0.021							2210	2212	2215	2220	2225	2230
24	27	-0.020 24-0.041	27 0.021									2415	2420	2425	2430
25	28	-0.020 25-0.041	28 0.021							2510	2512	2515	2520	2525	2530	2540	2550
28	32	-0.020 28-0.041	32 0.025	1.970	2.005	1.2	0.4					2815	2820	2825	2830	2840
30	34	-0.020 30-0.041	34 0.025								3012	3015	3020	3025	3030	3040
32	36	-0.025 32-0.050	36 0.025										3220		3230	3240
35	39	-0.025 35-0.050	39 0.025								3512	3515	3520	3525	3530	3540	3550
38	42	-0.025 38-0.050	42 0.025									3815			3830	3840
40	44	-0.025 40-0.050	44 0.025								4012		4020	4025	4030	4040	4050

注：上記以外のベアリングサイズも特注で製作可能です。お客様は寸法をお知らせください。

ZH10 自己潤滑ベアリング標準メートルサイズ (DIN1494 による)

d	D	シャフト径 f7	ハウジング H7	肉厚		f1	f2	0 L-0.040
d	D	シャフト径 f7	ハウジング H7	分。	最大。	f1	f2	20	25	30	40	50	60	70	80	100	115
45	50	_-0.025 45 _-0.050	50 ^0.025	2.46	2.505	1.8	0.6	4520	4525	4530	4540	4550
50	55	_-0.025 50 _-0.050	55 ^0.030					5020		5030	5040	50505060
55	60	_-0.030 55 _-0.060	60 ^0.030							5530	5540	5550	5560
60	65	_-0.030 60 _-0.060	65 ^0.030							6030	6040	6050	6060	6070
65	70	_-0.030 60- _0.060	70 ^0.030							6530	6540	6550	6560	6570
70	75	_-0.030 70- _0.060	75 ^0.030								7040	7050	7060	7070	7080
75	80	75 _-0.030	80 ^0.035							7530	7540	7550	7560	7570	7580
80	85	80 _-0.035	85 ^0.035	2.44	2.49	1.8	0.6				8040	8050	8060	8070	8080	80100
85	90	85 _-0.035	90 ^0.035								8540		8560		8580	85100
90	95	90 _-0.035	95 ^0.035								9040	90509060			9080	90100
95	100	95 _-0.035	100 ^0.035									9550	9560		9580	95100
100	105	100 _-0.035	105 ^0.035									10050	10060		10080		100115
105	110	105 _-0.035	110 ^0.035										10560		10580		105115
110	115	110 _-0.035	115 ^0.035										11060		11080		110115
120	125	120 _-0.040	125 ^0.040	2.415	2.465	1.8	0.6						12060		12080	120100
125	130	125 _-0.040	130 ^0.040										12560			125100	125115
130	135	130 _-0.040	135 ^0.040										13060		13080	130100
140	145	140 _-0.040	145 ^0.040										14060		14080	140100
150	155	150 _-0.040	155 _0.040										15060		15080	150100
160	165	160 _-0.040	165 ^0.040										16060		16080	160100	160115
180	185	180 _-0.046	185 ^0.046	2.415	2.465	1.8	0.6								18080	180100
190	195	190 _-0.046	195 ^0.046												19080	190100
200	205	200 _-0.046	205 ^0.046												20080	200100
220	225	220 _-0.046	225 ^0.046										20060		22080	220100
250	255	250 _-0.046	255 ^0.052	2.415	2.465	1.8	0.6								25080	250100
260	265	260 _-0.052	265 ^0.052												26080	260100
280	285	280 _-0.052	285 ^0.052												28080	280100
300	305	300 _-0.052	305 ^0.052
