HZ-JDB グラファイト銅スリーブ: メンテナンスフリーの銅合金ブッシング

浙江華州科技有限公司は、 HZ-JDB グラファイト銅スリーブ ファミリ — 固体グラファイト潤滑剤が埋め込まれた銅合金ブッシングで、高負荷、断続的、振動運動でも給油なしで動作します。当社はこれらを中国のHZ-JDBグラファイト銅スリーブメーカーとして湖州市南朔工場で生産し、自動車生産ライン、水管理ゲート、プラスチック機械、パンチプレス周辺機器、タービンおよび同様の機器向けに標準メートルサイズとカスタム構成を供給しています。

この製品範囲は、ストレート スリーブ、フランジ付きスリーブ、高硬度グラファイト スライダーをカバーしています。各バリエーションは同じ動作原理を使用しています。青銅または真鍮のマトリックスに分散されたグラファイトプラグがシャフト上に転写膜を堆積させるため、グリースやオイルを補充できない場合でもベアリングは低い摩擦係数を維持します。

HZ-JDB の範囲と各タイプが適合する場所

当社は、HZ-JDB グラファイト銅スリーブ カテゴリで 3 つの製品タイプを提供しています。選択は、荷重の方向、ハウジングの設計、および用途に軸方向の位置が必要か、それともスライド インターフェイスが必要かによって決まります。

潤滑金属インターフェースも必要とするアプリケーションの場合、当社の HZ-090 シングルメタル銅スリーブと HZ-800 バイメタル複合ベアリングは、同じプラント内で油溝とスチールバックのオプションをカバーします。

材料グレードと作業限界

当社では、ベアリングを負荷、温度、潤滑条件に適合させることができるように、いくつかの銅合金グレードから HZ-JDB ブッシングを機械加工しています。以下の表は、提案を作成する際に考慮する主な技術指標をまとめたものです。

JDB-1 は、水への暴露を含む、乾式および給油の混合作業に適した当社の汎用グレードです。 JDB-2は低負荷、高温の位置に適しています。 JDB-3 は、スチールの裏地とブロンズの裏地を組み合わせることでコストを節約します。 JDB-4 は、機械的要求が低い JDB-2 に置き換わります。 JDB-5 は重い吊り上げサポート用の強化グレードですが、その鋼鉄マトリックスは水、酸、アルカリとの接触を想定していません。

サイズ、公差、構成オプション

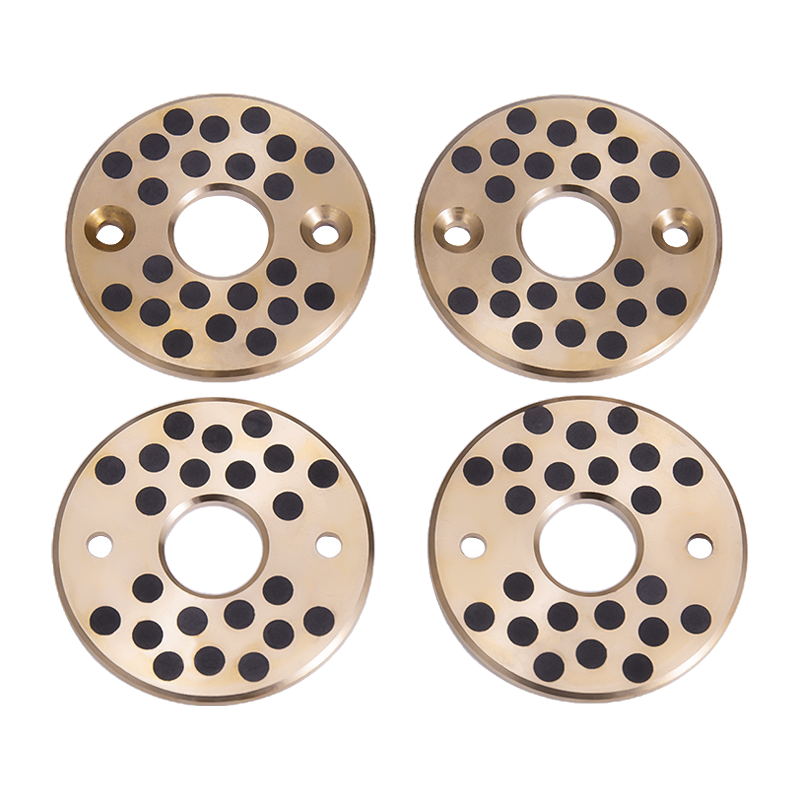

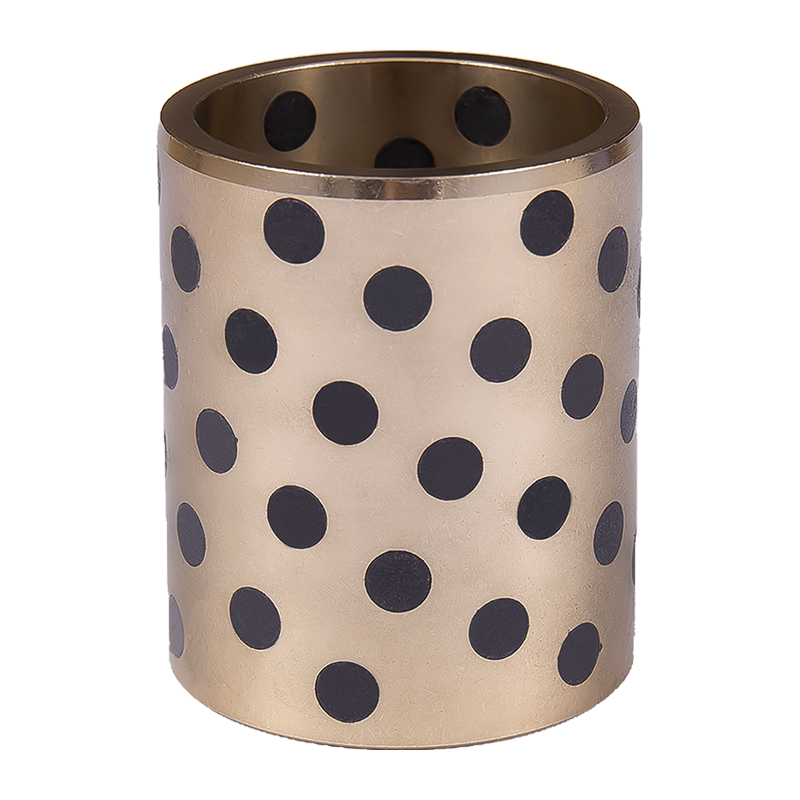

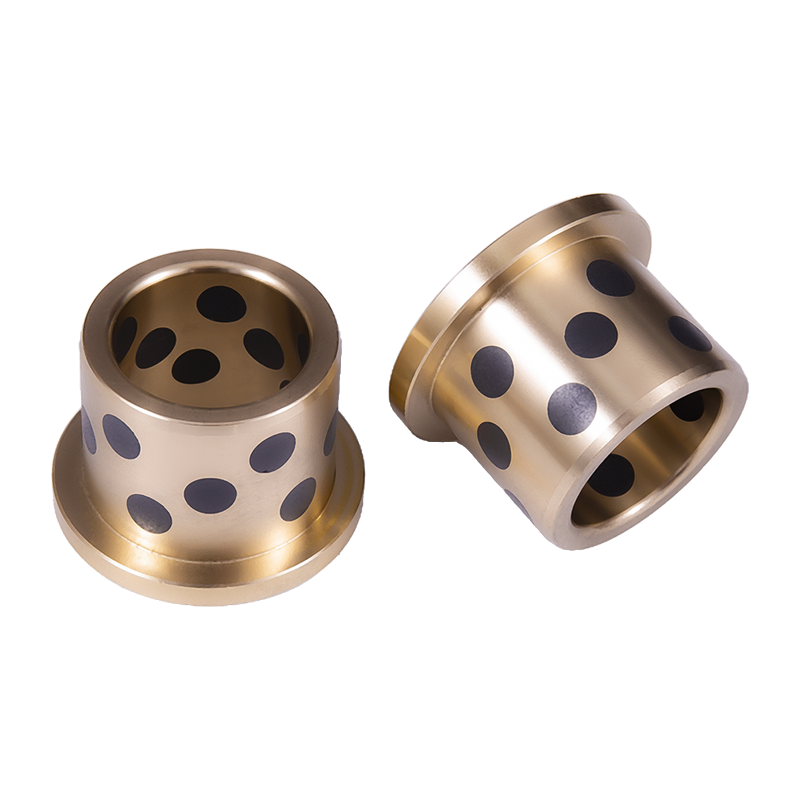

ストレート HZ-JDB スリーブは、内径 8 mm ～ 150 mm の標準メートルサイズで製造されていますが、ご要望に応じて追加のサイズも利用可能です。フランジ付き HZ-JFB スリーブは、ハウジングのショルダーに合わせたフランジ直径を備え、内径 10 mm ～ 120 mm まで対応します。 HZ-JSP グラファイト スライダーは、幅 28 mm ～ 150 mm、長さ 75 mm ～ 350 mm で提供されます。

• ボア公差: ストレート スリーブの場合は F7、フランジ付きバリエーションは同じフィット クラスに保持されます。
• 外径：m6 切削ハウジングに圧入します。
• 長さの許容差：標準ストレートスリーブで-0.30～-0.10mm。
• グラファイトプラグパターン: 標準分布、または負荷ゾーンと動作​​タイプに合わせて調整。
• フランジ オプション: プレーン フランジ、面取りフランジ、または取り付け穴付きフランジ。
• 表面仕上げ: 機械加工されたボアと外径、オプションの油溝または潤滑穴付き。

また、プロジェクトで 1 つのサプライヤーから複数の種類のベアリングを組み合わせる必要がある場合は、HZ-10 自己潤滑ベアリングや HZ-20 境界潤滑ベアリングなどの関連する自己潤滑製品も製造します。

アプリケーションの適合性とプロセス条件

HZ-JDB グラファイト銅スリーブは、潤滑間隔を確実に維持できない場合に使用されます。埋め込まれたグラファイトは連続的な固体潤滑膜を形成するため、ベアリングは埃っぽい、乾燥した、または高温の条件でも動作し続けます。一般的な位置には、自動車および機関車の生産ライン、タービン リンケージ、貯水池の作業ドアおよび事故ドア、プラスチック機械、パンチプレスの周辺機器、建設機械のピボットなどがあります。

高負荷、断続的または振動運動の場合、銅合金マトリックスが圧縮荷重を支え、グラファイトが接触面の摩擦を軽減します。銅の熱伝導率は、軸受界面で発生する熱の放散に役立ち、連続使用機器の安定した動作をサポートします。

品質管理と受け入れ

当社の工場は品質管理システムの下で稼働しており、自動車部品供給に関してIATF16949認証を取得しています。梱包する前に、入荷した銅合金を検査し、グラファイトプラグの配置を管理し、図面と照らし合わせて穴、外径、長さをチェックします。プロジェクトの注文の場合、出荷時に寸法検査記録と材料証明書を提供できます。

受け入れテストでは通常、フィット感、表面状態、グラファイト分布、および必要に応じてサンプルベースの慣らし検査が行われます。納入されたブッシュが図面および作業条件と一致するように、製造前にお客様と検査計画に同意します。

ソリューションの構成に使用する情報

適切な HZ-JDB グラファイト銅スリーブの提案を準備するには、次のプロジェクト入力が必要です。データが完全であればあるほど、グレード、サイズ、グラファイトパターンをより正確に一致させることができます。

• シャフトの直径とハウジングの穴、公差クラス。
• ラジアル荷重、アキシアル荷重および運動方向（回転、振動、または直線）。
• 使用温度範囲と周囲条件（粉塵、水、薬品）。
• 速度とデューティ サイクル (起動/停止周波数を含む)。
• 潤滑条件: 乾式、油、グリースまたは水潤滑。
• スリーブの長さ、フランジ要件、および取り付け上の制約。
• 年間数量と納期スケジュール。
• カスタム プロファイルが必要な場合は、図面またはサンプル。

製品お問い合わせよりこれらの詳細をお送りいただければ、推奨グレード、寸法、グラファイトレイアウトを確認させていただきます。サンプルは 3 日で生産され、自動潤滑ベアリング ライン全体で 1 日の生産量は 500,000 個に達します。

設置、メンテナンス、保守性

HZ-JDBブッシュは、機械加工されたハウジングに圧入によって取り付けられます。外径 m6 とボア F7 により、追加の留め具なしでスリーブを保持するのに必要な干渉が生じます。フランジ付きタイプの場合、フランジはハウジングの面に固定され、軸方向の動きを防ぎます。組み立て中のグラファイトプラグの損傷を避けるために、ハウジングのボアに導入面取りを行うことをお勧めします。

一度取り付けられたら、ベアリングに定期的にグリースを塗布する必要はありません。メンテナンスチェックは、摩耗の深さ、シャフトの表面状態、過熱の兆候に焦点を当てます。グラファイト膜は自己再生するため、初期の潤滑膜が乱れた場合でもブッシングは動作し続けます。交換も同様の圧入手順で行い、予備ブッシュを原図通りに供給いたします。

よくある質問

HZ-JDB と HZ-JFB の違いは何ですか?

HZ-JDBはラジアル荷重用の直円筒スリーブです。 HZ-JFB は、ベアリングを軸方向に配置し、より大きなハウジング領域に荷重を分散する統合フランジを追加します。どちらも同じ銅グラファイト自己潤滑原理を使用しています。

HZ-JDB ブッシングは完全に乾燥した状態で使用できますか?

はい。埋め込まれたグラファイトが固体潤滑を提供するため、ベアリングはオイルやグリースなしで動作します。空運転は、ほこりの多い場所、高温の場所、または潤滑が不可能な近づきにくい場所でよく起こります。

高負荷、高温の場合はどのグレードを選べばよいでしょうか？

JDB-1 は、最大 100 N/mm² および 300 °C の一般的な高負荷に対応します。 JDB-5 は重量物を吊り上げるサポートとして最大 250 N/mm² までサポートしますが、水、酸、アルカリには対応していません。 JDB-2 と JDB-4 は、低負荷、高温の位置をカバーします。

カスタムサイズやグラファイトパターンを作成できますか?

お客様の図面からカスタムの穴、長さ、フランジ、グラファイト分布を機械加工します。標準のメートルサイズは、ストレートスリーブの場合は 8 ～ 150 mm、フランジタイプの場合は 10 ～ 120 mm の内径をカバーしており、ご要望に応じて追加のサイズも利用可能です。

見積もりにはどのような情報が必要ですか?

シャフトとハウジングの寸法、負荷、速度、温度、潤滑状態、数量、納期。図面またはサンプルは、正確な構成を確認するのに役立ちます。お問い合わせには営業日の12時間以内に返信させていただきます。

ブッシュはどのように梱包され、配送されますか?

ブッシングは輸送中に機械加工面とグラファイトプラグを保護するために梱包されています。注文書には梱包、ラベル貼り、納品範囲を確認し、プロジェクトの出荷には検査記録や材料証明書を含めることができます。
