HZ-FR ブロンズワイヤーメッシュ PTFE ソフトベルトベアリング

製品概要

FRは複合材料です。フレームとして青銅製のワイヤーメッシュを使用し、PTFEとその他の耐摩耗性材料の混合物を特殊な焼結によって覆っています。摩擦係数が低く、耐摩耗性に優れています。その柔軟性のため。 2 つの鋼の摩擦面の間の偏析膜として機能し、この用途では隙間がないという優れた性能を発揮します。騒音、オイル潤滑、メンテナンス不要、汚染も発生しません。

適用範囲

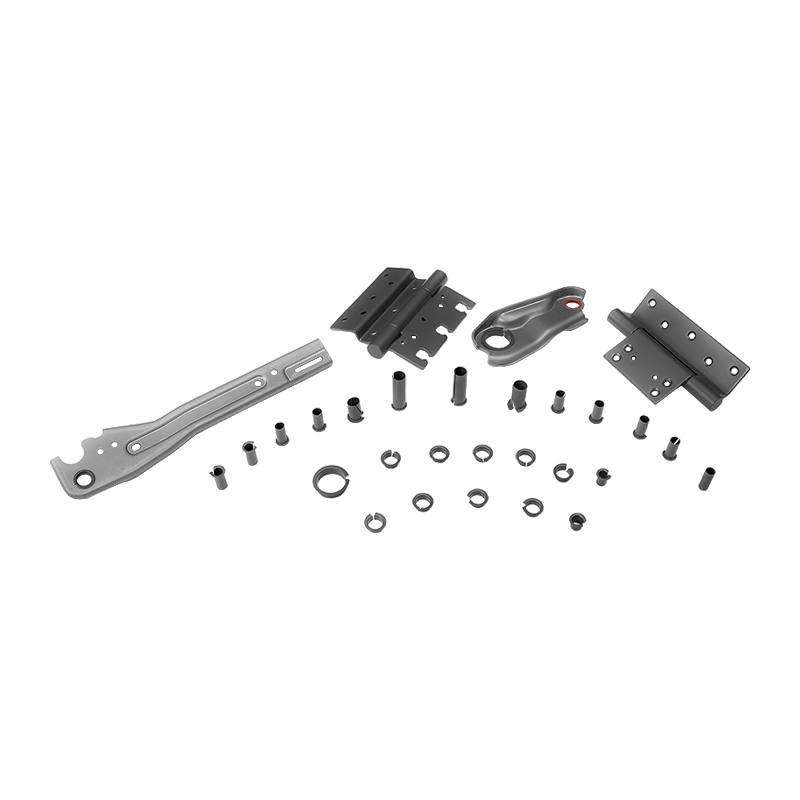

現在、繊維機械、球面軸受、自動車ドアヒンジなどに広く使用されています。

技術的な日付

パフォーマンスインデックス	データ
最大耐荷重P	100N/mm²
摩擦係数μ	0.05～0.20
使用温度	40℃～280℃
制限速度V	1.0m/秒

技術サポート

ベアリングの選択

HZブッシュは、さまざまな作業条件に応じてさまざまな種類の軸受材料を開発しており、ユーザーは軸受の作業環境、荷重、速度、摩耗、抵抗要求、移動方法、設置、材料コストなどに基づいて材料を選択できます。

軸受荷重

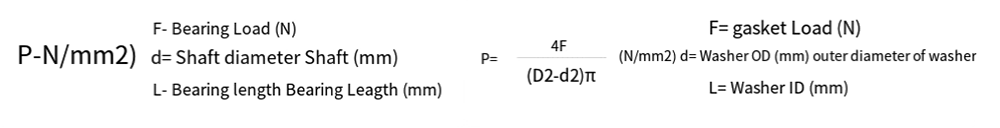

円筒ブッシュ、フランジブッシュ / スラストワッシャー

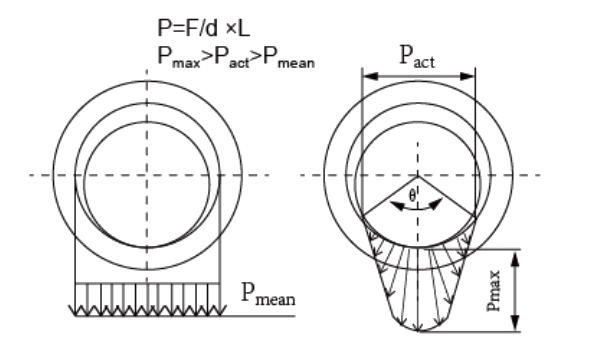

クリアランスの要因としてブッシュの面取り、油溝などがあり、計算上の理論値(Pmean)より実際の荷重(Pact)の方が高くなります。

速度

回転運動・揺動運動・往復運動

PV=PXV(N/mm2×m/s)

PV は軸受比荷重 p と滑り速度 V の積であり、非常に重要な設計データです。 PV 値を低く設計することにより、寿命が長くなります。また、最大値を超えないようにしてください。材料の負荷、速度、温度。そしてできれば低くしてください。

スライドブッシュとハウジングの取り付け

HZ ブッシュは灯油またはディーゼルオイルで洗浄し、エンジンオイルに浸して乾燥させる必要があります。ブッシュをハウジングに組み付ける際は、ブッシュがハウジング内で回転したり、軸方向に移動しないようにするとともに、外周面がベース穴に完全に接触するようにし、接触面積を通常70%以上確保して負荷容量と摩擦熱の伝達を向上させます。 HZブッシュの内面は自己潤滑性のプラスチックで作られ、外面はスチールのバッキングです。スチールとスチールの摩擦係数はスチールとプラスチックの摩擦係数よりも大きいため、作業中にアクスルスリーブがベース内で動くのを防ぐために、軽いグレードのタイトフィットを選択する必要があります。また、外径のタイトフィットが大きいため、内穴が変形して大きくなりすぎるのを防ぐこともできます。

高圧作業条件では、アクスルスリーブのアウトサークルを回避する必要があります。ここでは 2 つの方法をお勧めします。

1. アクスルスリーブの外径を大きくし、内穴の変形を校正コアスティックで校正できます。

2. 取り付けるとき、アクスルスリーブとベース穴の間の結合強度を強化するために、ZY 801 耐酸素性接着剤をハウジングに塗布します。

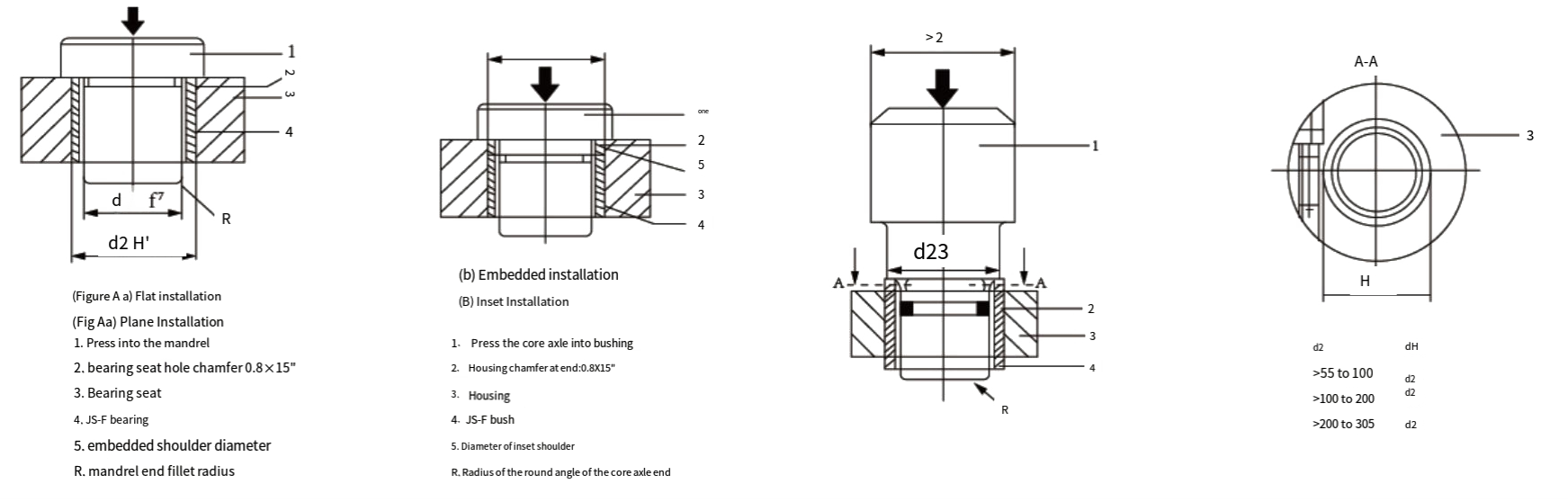

ブッシュ(外径<55mm)の場合は、ハンドル付きコアアクスルを使用して、ブッシュを慎重にハウジングに押し込みます。図A。

ブッシュ (外径 > 55mm) の場合は、ショルダー付きハンドル、「O」リング、および補助サークルを使用して、ブッシュを慎重にハウジングに押し込みます。図 B.
