HZ-FZ ボールガイドブッシュ

製品概要

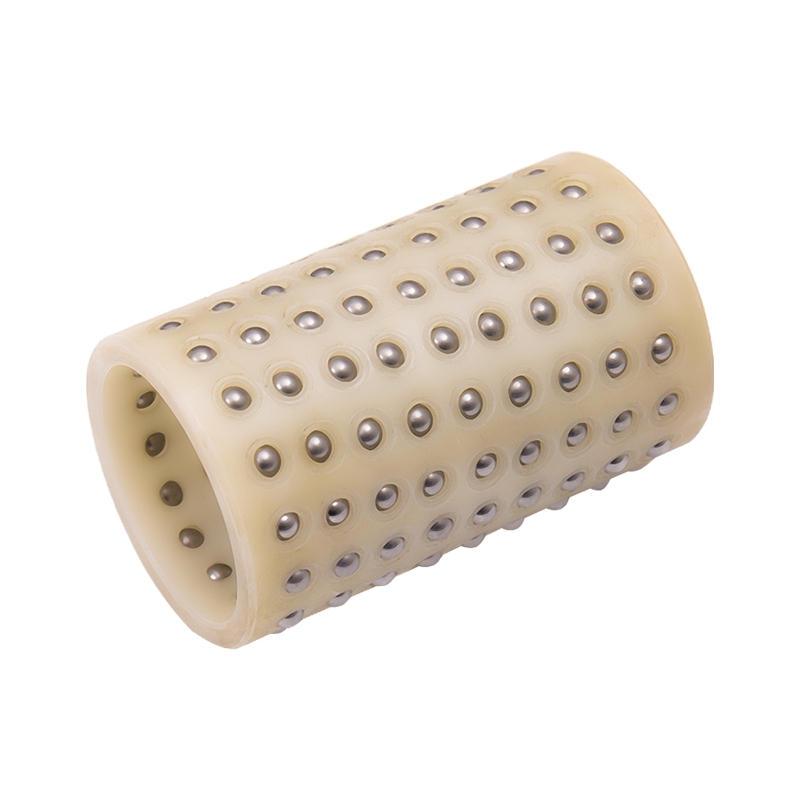

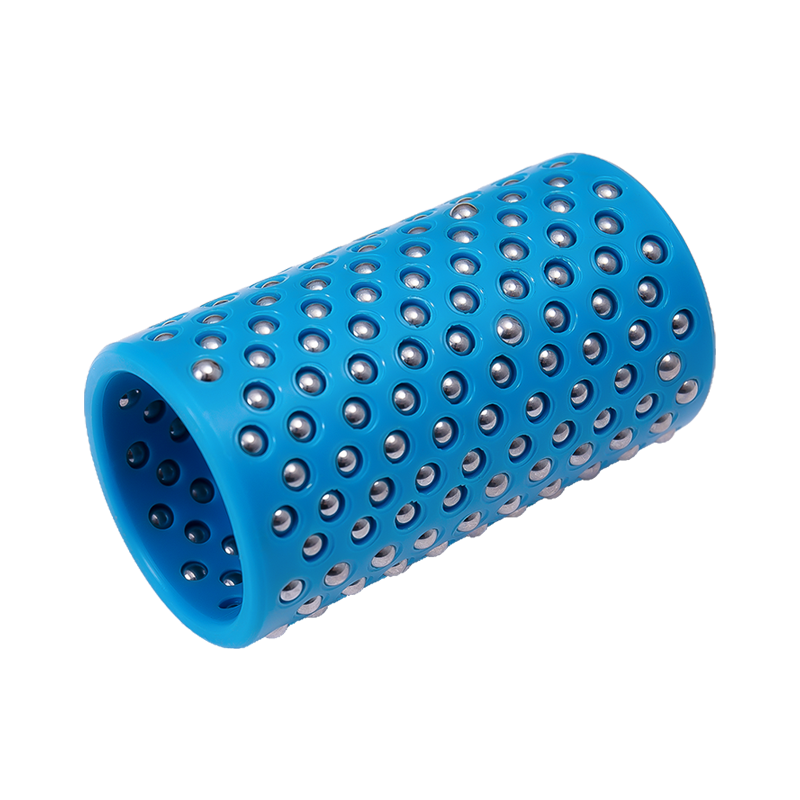

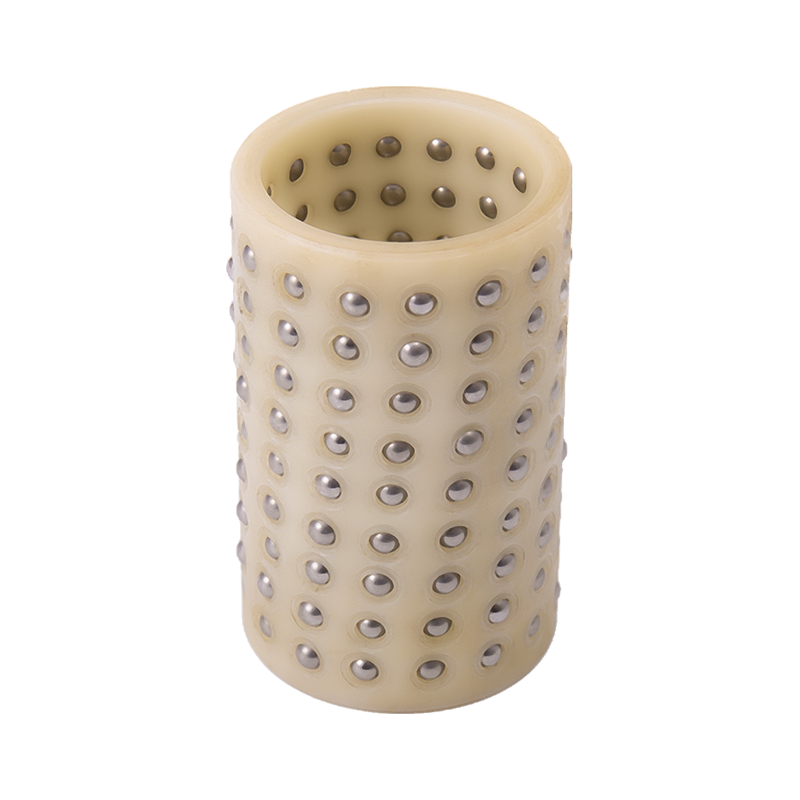

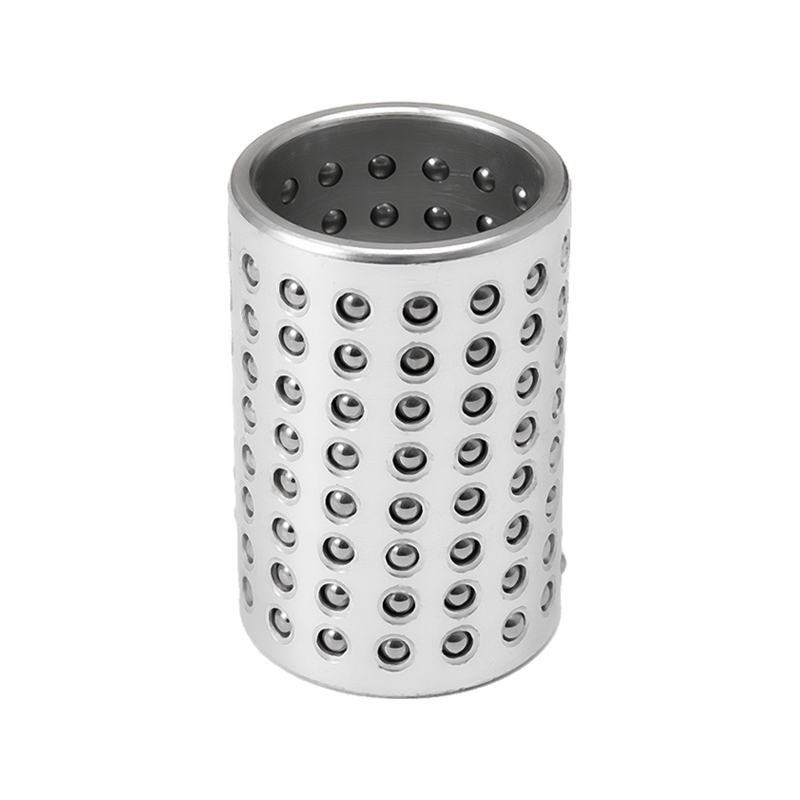

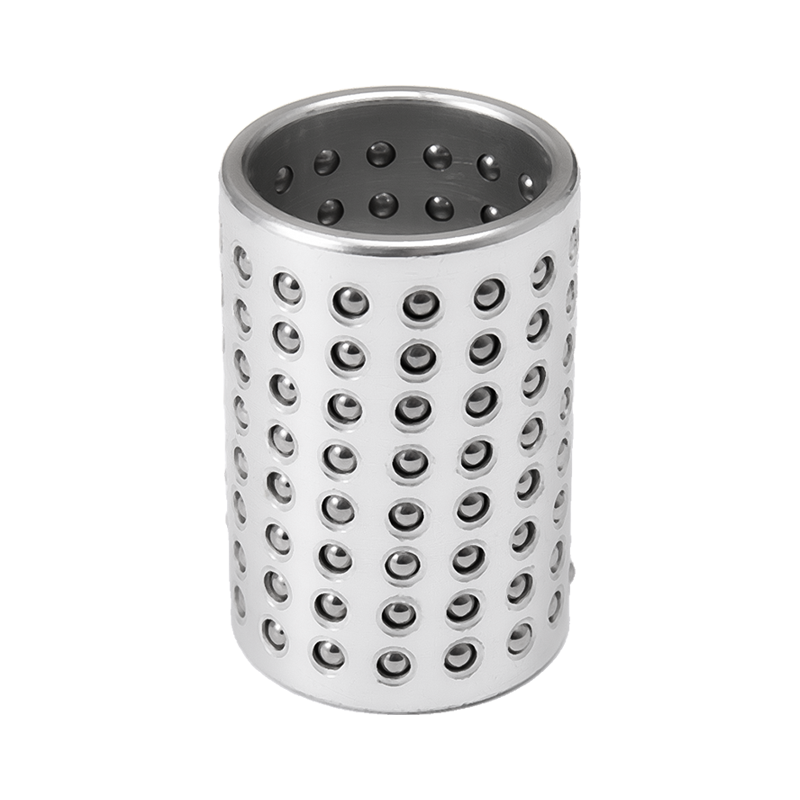

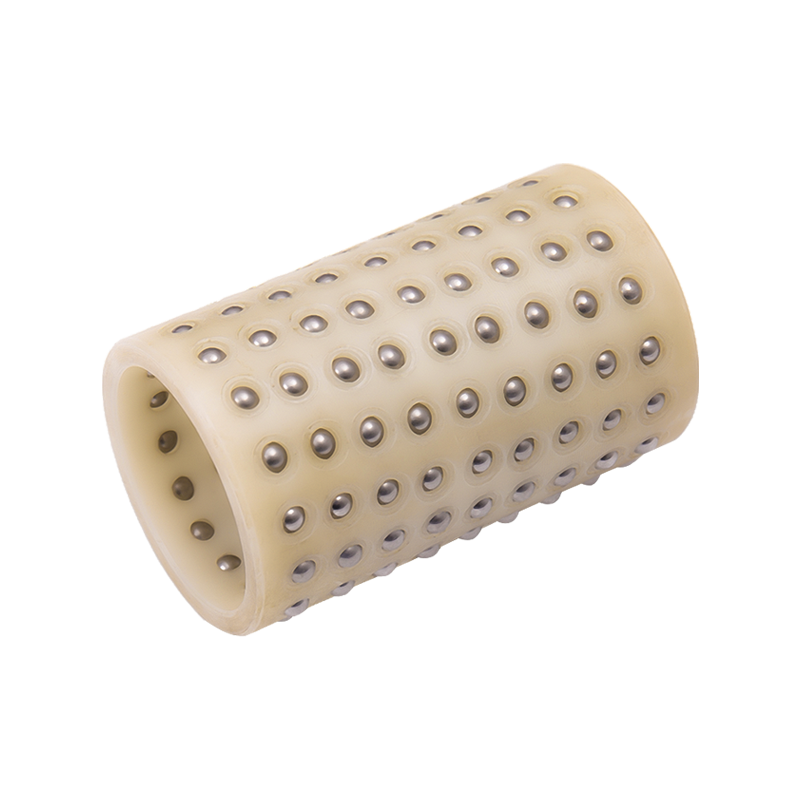

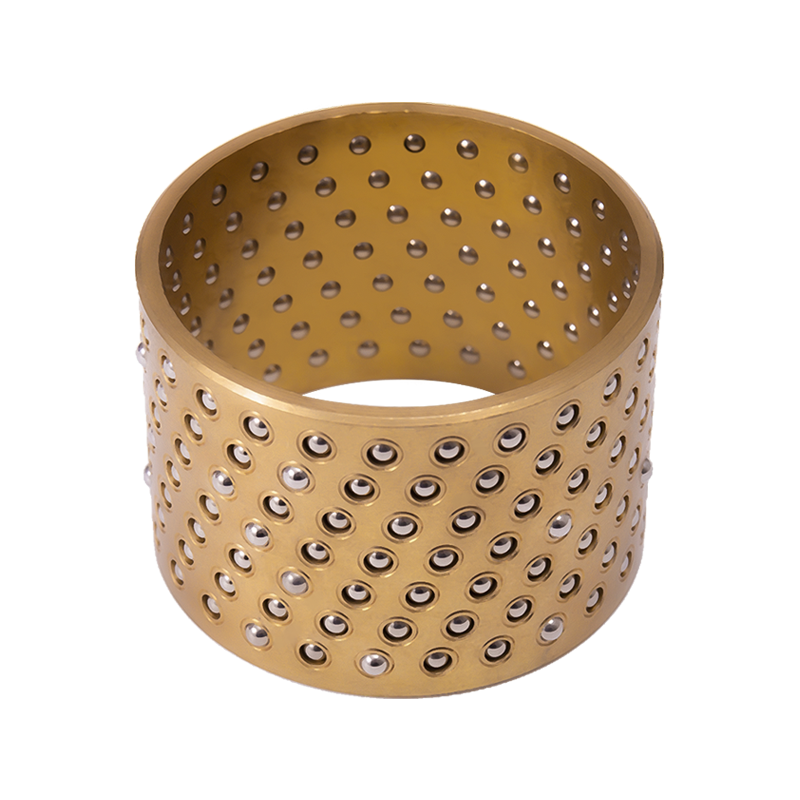

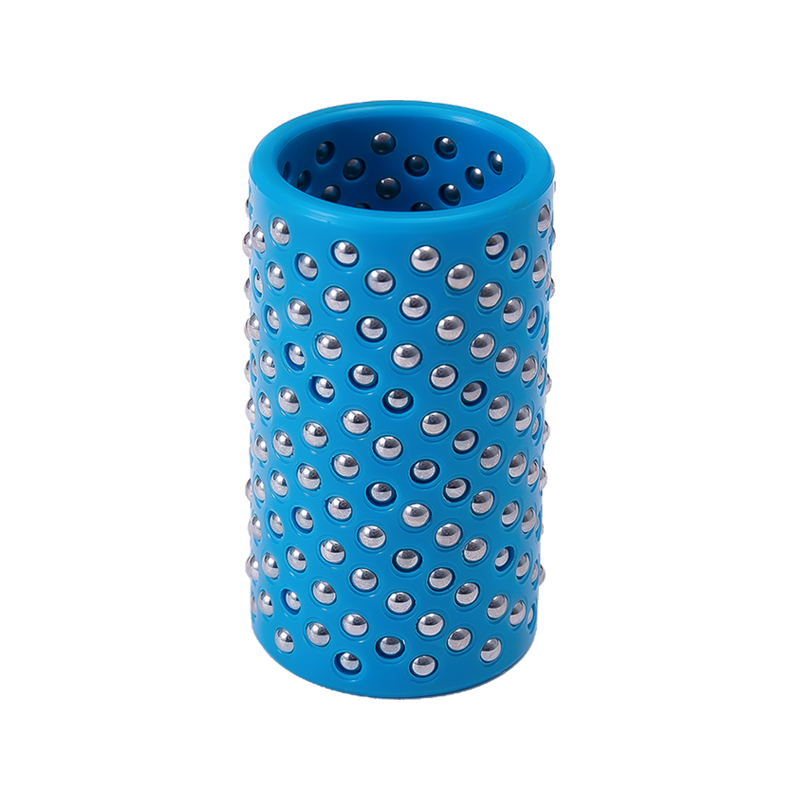

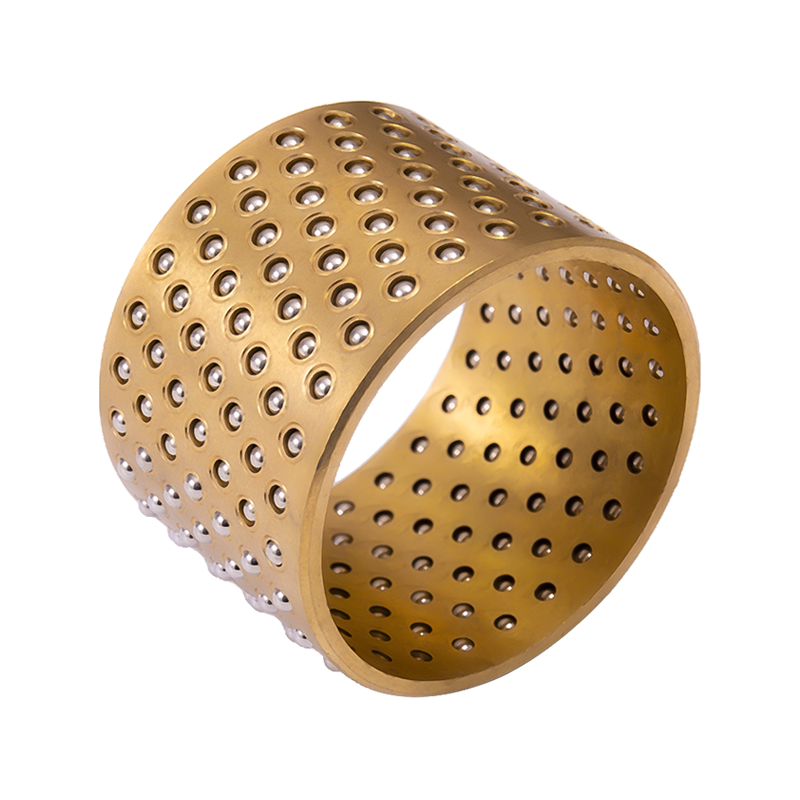

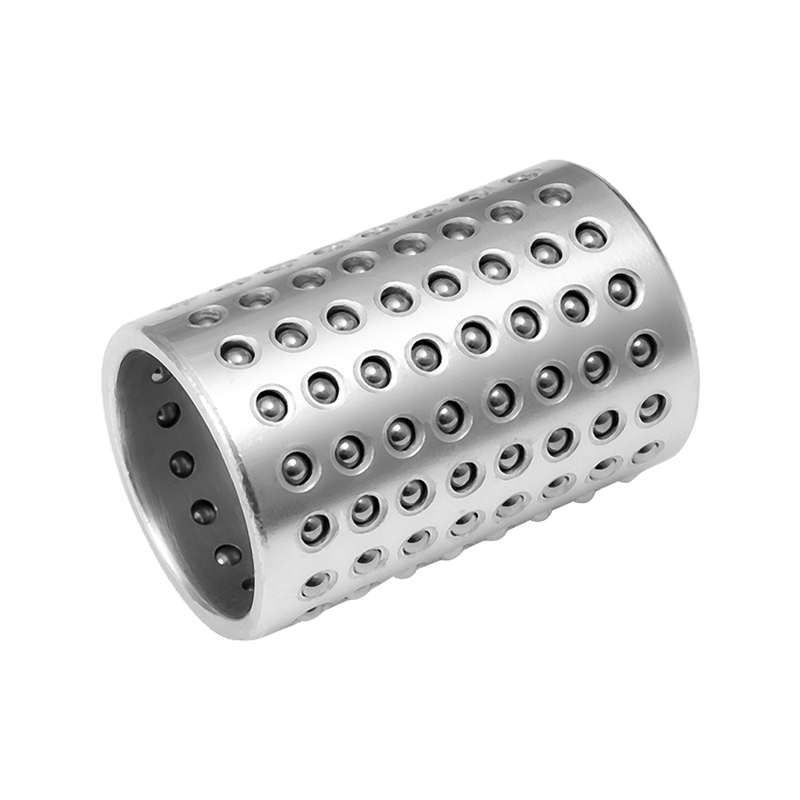

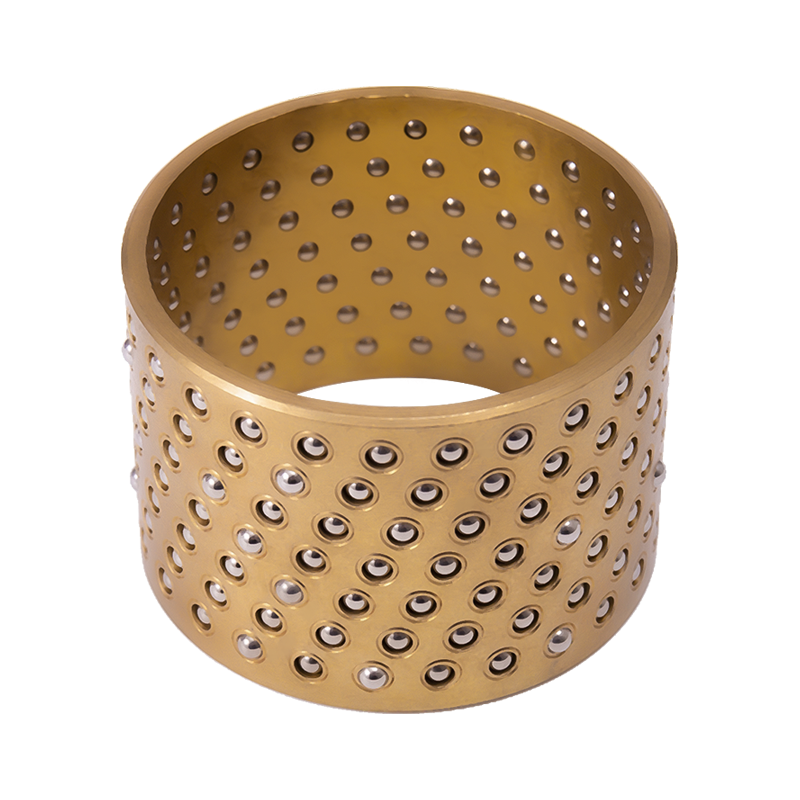

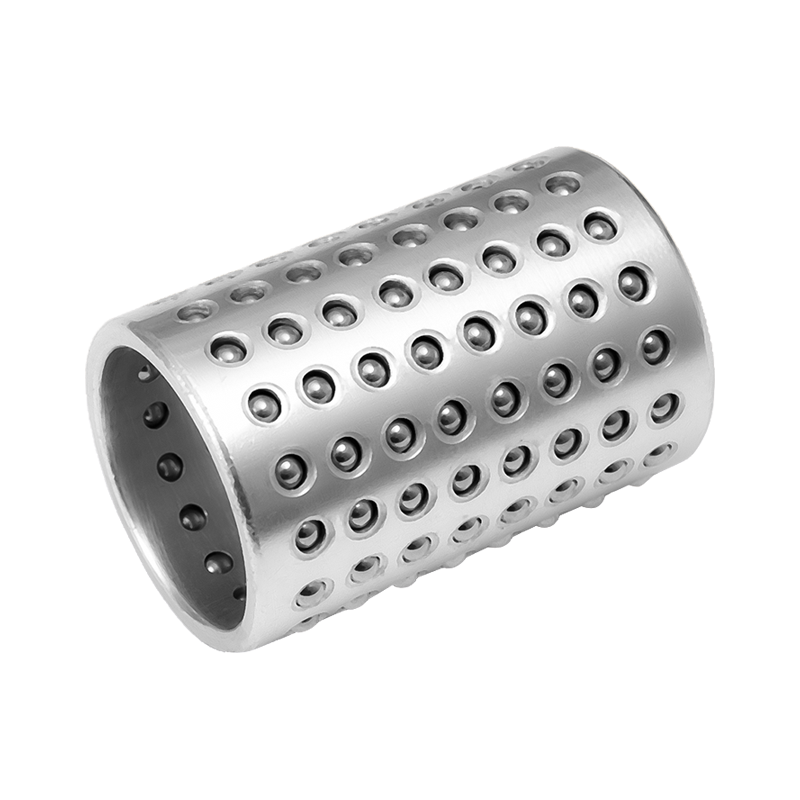

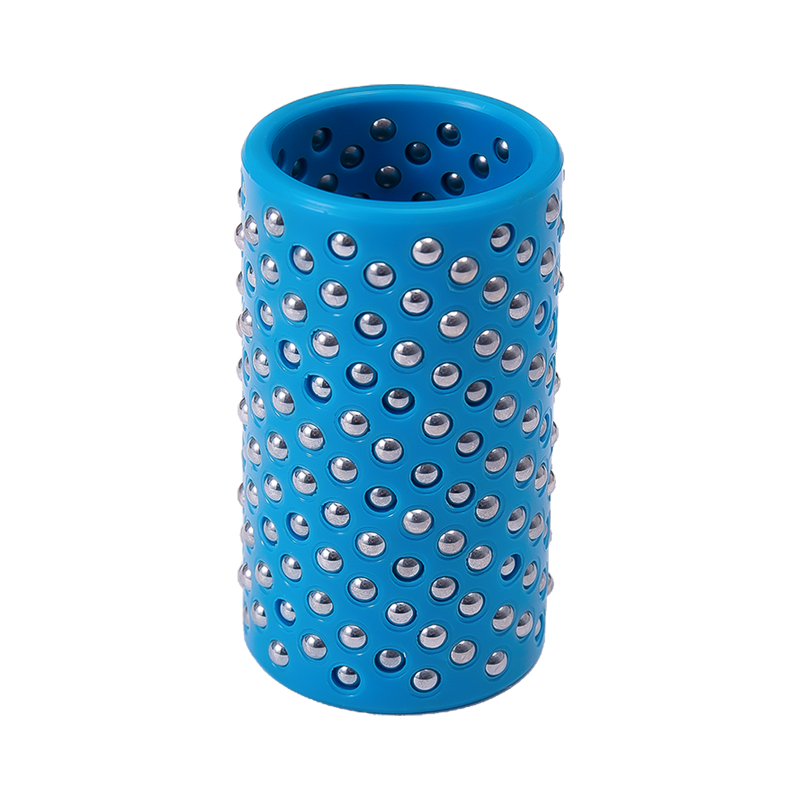

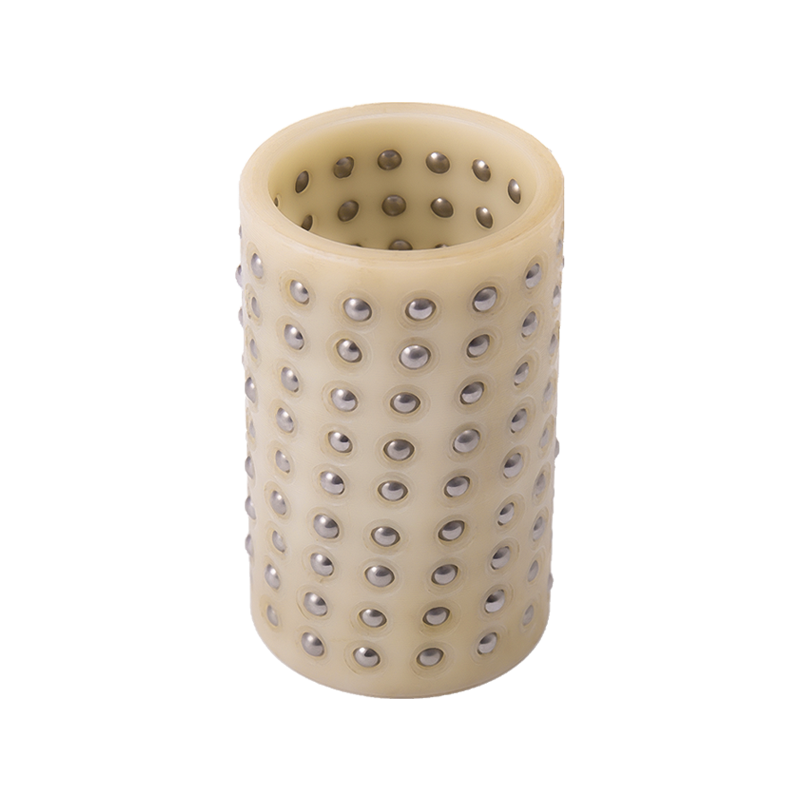

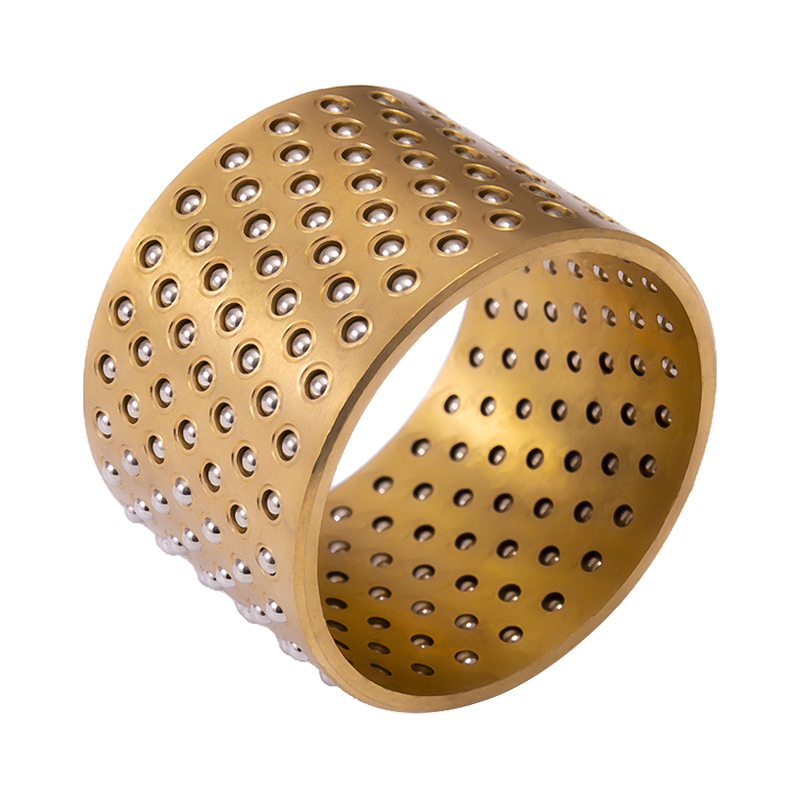

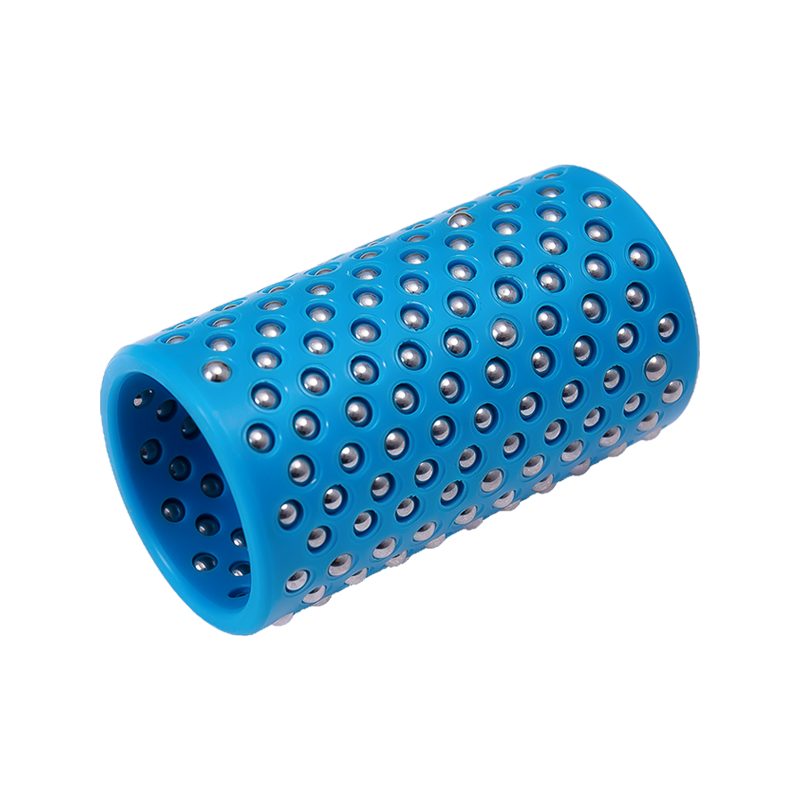

FZH.FZL.FZP.ボールリテーナーは銅、アルミニウム、POMベースです。いくつかの規則的な穴が加工され、鋼球が埋め込まれています。新しい工作機械は、古いもののようにボールが外に出るのを防ぎます。ボールの直径がリテーナーの厚さよりも大きいため、90°のガイドブッシュと直接面合わせすることになり、高精度の一致が得られます。ボールリテーナーシリーズのアイテムは、ポスト上で回転するだけでなく、垂直方向の動きも維持するように設計されています。これにより精度が向上するというメリットが得られると考えています。

利点と使用法

従来の工作物はブッシュとポストの間にギザがあり、摩擦係数が大きくなります。鋼球直接対面ガイドブッシュに加工方法を変更し、精度が向上しました。アクティブロールとより低い摩擦係数を兼ね備えており、現在では回転や上下運動を必要とするパンチングマシン、金型機械、精密機械などに幅広く使用されています。

取り付けられたスペアが要求されました

1. ガイドブッシュ: 材質 GCrI5、YB9、熱処理 HRC62-66、技術条件 GB/T12446 に準拠。要求 0.01-0.02mm 表面粗さは
2. ガイドポスト:MATRIALGCrI5、YB9、HEA 表面粗さは

3. サイズテスト: 通常どおり、外側のマイクロメーターとダイヤルゲージでテストされます。Ymax (Ymax 2d' -Dmin) 要求 0.01-0.02mm

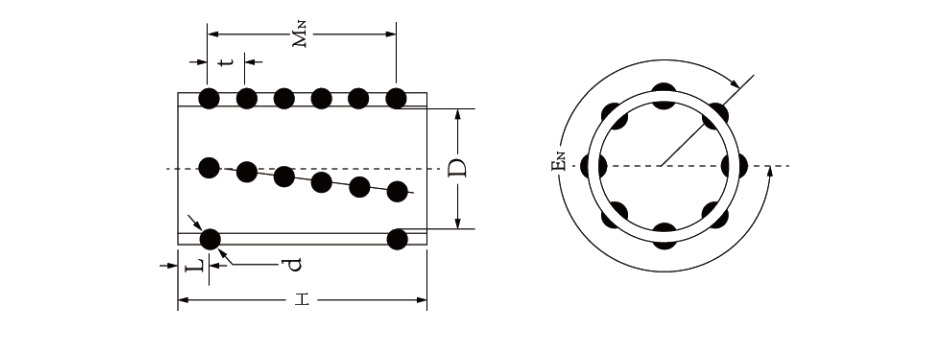

指定	D	H	d	JP	ミネソタ州	ボール	t	L
FZ(*)1950	19	50	3	12	8	96	5.5	5.75
FZ(*)1960	19	60			10	120		5.25
FZ(*)2050	20	50			8	96		5.75
FZ(*)2060	20	60			10	120		5.25
FZ(*)2250	22	50		14	8	112		5.75
FZ(*)2260	22	60			10	140		5.25
FZ(*)2360	23	60			10	208		5.25
FZ(*)2475	24	75		16	13	128		4.50
FZ(*)2550	25	50			8	112		5.75
FZ(*)2560		60			10	160		5.25
FZ(*)2575		75			13	208		4.50
FZ(*)2775	27	75			13	208		4.50
FZ(*)2860	28	60	4	14	8	112	6.5	7.25
FZ(*)2875	28	75			11	154		5.00
FZ(*)3060	30	60			8	112		7.25
FZ(*)3075	30	75			11	154		5.00
FZ(*)3260	32	60		16	8	128		7.25
FZ(*)3275		75			11	192		5.00
FZ(*)3390		90			13	208		6.00
FZ(*)3685	36	85			12	192		6.75
FZ(*)3690	36	90	5		13	208	8.0	6.00
FZ(*)3870	38	70			8	128		7.00
FZ(*)3890	38	90			11	176		5.00
FZ(*)4090	40	90			11	176		5.00
FZ(*)4590	45	90		18	11	198		5.00
FZ(*)45110	45	110		18	13	234		7.00
FZ(*)5090	50	90		20	11	220		5.00
FZ(*)50110	50	110		20	13	260		7.00
FZ(*)6090	60	90		22	11	242		5.00
FZ(*)60110	60	110		22	13	286		7.00
FZ(*)80130	80	130		28	15	420		9.00
