HZ-800 バイメタル複合ベアリング メーカー

HZ-800 シリーズがカバーする内容

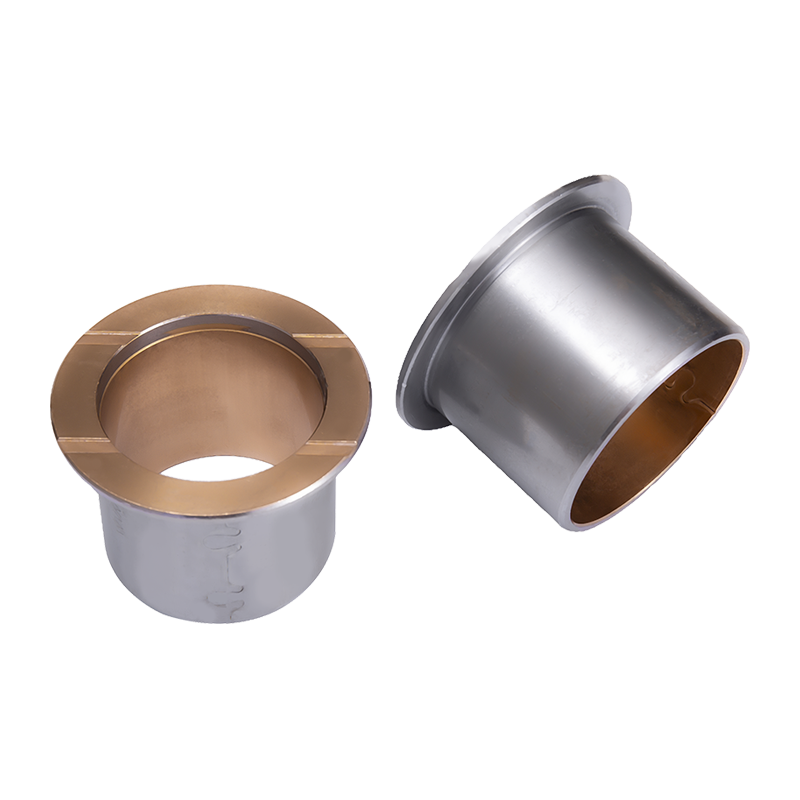

HZ-800 のすべての部品は同じバイメタル構造を共有していますが、表面仕上げと潤滑機能は動作点に合わせて選択されています。滑らかなプレートのバリエーションは、プレーンな滑り面で動作します。油溝タイプには、潤滑油を負荷ゾーン全体に分配する機械加工されたチャネルが付いています。銅メッキのバリエーションでは、熱伝導性と慣らし運転のために電気メッキ層が追加されています。グラファイト埋め込みおよび溶接フランジのバージョンは、特定の取り付けおよび潤滑条件に対応するファミリーを拡張します。

材料グレードと荷重制限

ライニング合金により、許容荷重、硬度、温度上限が決まります。当社は 5 つの標準グレードを製造しており、それぞれ国際的に認められた同等のグレードを備えているため、SAE、GLYCO、または JIS コードを参照する図面をハウジングを再設計することなく華州の素材に一致させることができます。

• HZ800 / CuPb10Sn10 — ブロンズ硬度 HB 70–100、許容最大動的荷重 65 N/mm²、最大温度 260 °C。シリーズ中最も強力なグレードで、衝撃や振動の多いブッシュやワッシャーに適しています。
• HZ720 / CuPb24Sn4 — HB 45–70、38 N/mm²、170 °C。中荷重、中速用途に優れた疲労強度と摺動性能を発揮します。
• HZ700 / CuPb30 — HB 30–45、25 N/mm²、150 °C。耐焼き付き性と異物に対する耐性。高速エンジンのメインベアリング。
• HZJ20 / AlSn20Cu (鉛フリー) — HB 30–40、30 N/mm²、200 °C。中程度の荷重、ハーフブッシュおよびコンプレッサーまたは冷蔵庫のベアリングに優れた耐食性。
• HZ930 / CuSn6.5P0.1 (鉛フリー) — HB 60–90、65 N/mm²。高い疲労強度と耐荷重を備えた鉛フリーのオプション。

相手シャフトの硬度はグレードごとに指定されており、HZ800 および HZ930 では 53 HRC、HZ720 では 50 HRC、HZ700 では 270 HB、HZJ20 では 250 HB となります。そのため、シャフトの材質と熱処理はベアリングの選択の一部であり、個別に決定するものではありません。

潤滑設計: グリース、オイルカップまたは油浸

HZ-800 ベアリングは潤滑環境で動作する必要があります。すべての部品に 1 つのパターンを適用するのではなく、動作プロファイルに基づいて潤滑方法を設計します。

当社の製品ファミリー全体で範囲が該当する場所

HZ-800 は、当社のすべり軸受プログラムの潤滑式高荷重ブランチです。プロジェクトで異なる潤滑方式やハウジング スタイルが必要な場合、当社は同じ工場から適合するファミリーを供給します。

• HZ-10 自己潤滑ベアリング — スチールまたは銅ベース、PTFE 充填、外部油を必要としないメンテナンスフリーの関税用。
• HZ-20 境界潤滑ベアリング — グリース潤滑の低摩擦走行用の POM またはフィラー層。
• HZ-090 単一金属銅スリーブ — 油溝またはフランジを備えたソリッドブロンズおよび真鍮ブッシュ。
• スラストワッシャー - 軸方向の位置と摩耗面 (潤滑油穴の設計を含む)。

構築する構成オプション

HZ-800 部品は、ラップ ブッシュ、機械加工スリーブ、フランジ ブッシュ、ハーフ ブッシュ、およびワッシャーとして供給されます。その中で構成可能な変数は次のとおりです。

• 内径、外径、肉厚および長さ（薄肉部分を含む）。
• 油溝パターン — プレーン、単一油穴、ダイヤモンドまたはスパイラル溝、または顧客の図面。
• 表面処理 - 自然仕上げまたは銅メッキ。
• フランジの形状、溶接フランジ、面取り、アセンブリのリードイン。
• 負荷、速度、温度、シャフト硬度に応じた材料グレードの選択。

製造、品質、受け入れ

Nanxun 工場では、コイリングマシン、パンチングプレス、自動面取りおよびコイリング装置、原料焼結ラインが稼働しており、数千セットの研削工具によってサポートされています。この設備ベースにより、各注文を 1 回限りのものとして扱うのではなく、繰り返しバッチ全体で寸法の一貫性を保つことができます。当社の品質システムは自動車サプライチェーン向けの IATF 16949 に認証されており、ベアリング製品を対象とした国家ハイテク企業認定および実用新案特許を取得しています。

受け入れはプロジェクトごとに合意されます。一般的な文書には、指定された同等コードに対する材料グレードの確認、青銅の硬度、穴の寸法検査、外径、長さと肉厚、ライニングとメッキの表面状態が含まれます。お客様が初品検査またはサンプル承認を必要とする場合、シリーズリリース前の評価用に 3 日以内にサンプルを製造します。

設置、メンテナンス、および予備品

バイメタルブッシュは通常、機械加工されたハウジングに圧入されます。はめ込み後の穴の公差、ハウジングの真円度、導入面取りはすべて最終クリアランスに影響するため、推奨はめあいデータを図面パッケージで提供します。ライニングはスチール製のバッキングに冶金的に接着されているため、ハウジングを再加工することなく、部品を単一のアイテムとして交換できます。

• グリース潤滑部品は定期的に補充する必要があります。油が供給される部品は、油の供給と濾過の維持に依存します。
• 交換部品は、元の供給品と同じ図面および材料グレードに従って製造されます。
• ブッシュの摩耗は、ハウジングのクリアランスの増加、異音、または温度の上昇によって識別されます。

ソリューションの構成に使用する情報

HZ-800 ベアリングを正確に見積もるには、カタログ番号だけではなくアプリケーションに基づいて作業します。次の入力により、グレード、形状、潤滑機能を選択し、実現可能性を確認できます。

よくある質問

HZ801とHZ803の違いは何ですか？

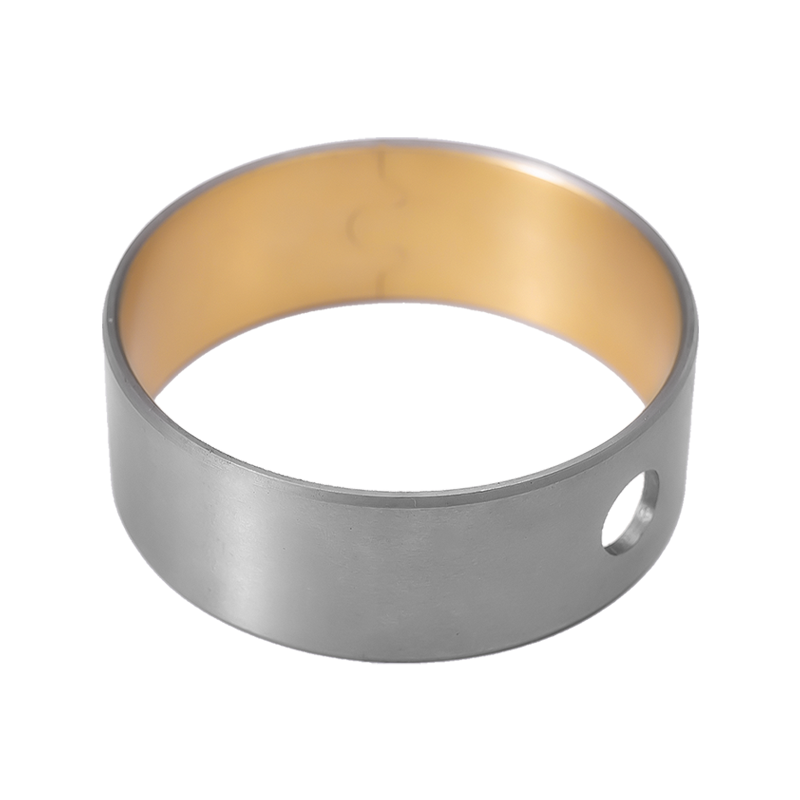

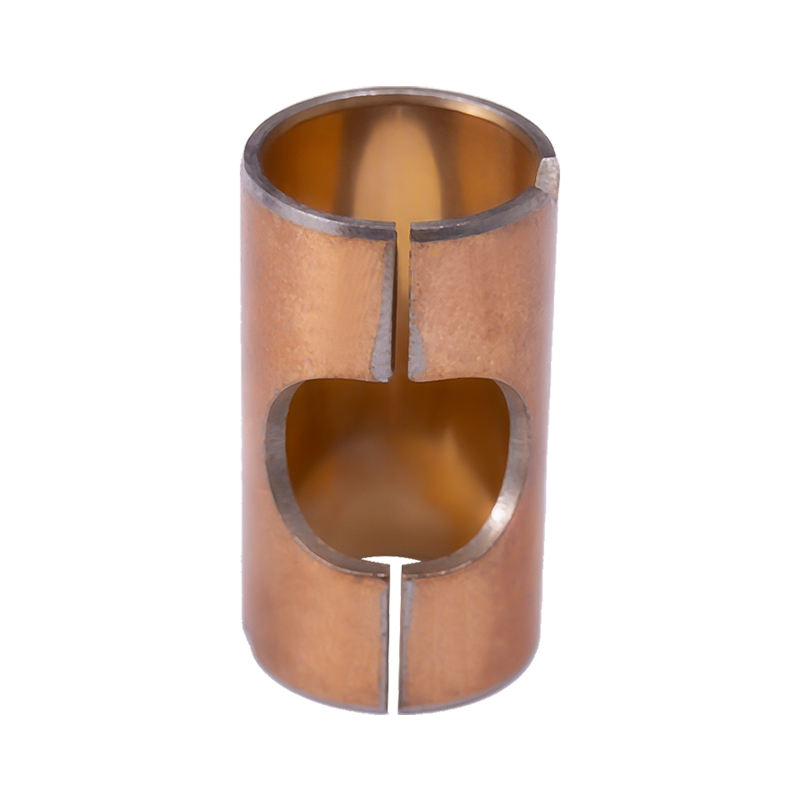

どちらも平滑板バイメタルベアリングで、同じスチールバック、鉛青銅ライニング構造を備えています。 HZ801 は自然な仕上がりで、高い負荷がかかっても素早いなじみと安定した摩擦を実現します。 HZ803 は、熱伝導性、耐食性、合わせ面との適合性を向上させる電気メッキ銅層を追加しており、モーター、油圧ポンプ、半潤滑用途に適しています。

HZ-800 ベアリングはオイルなしで動作しますか?

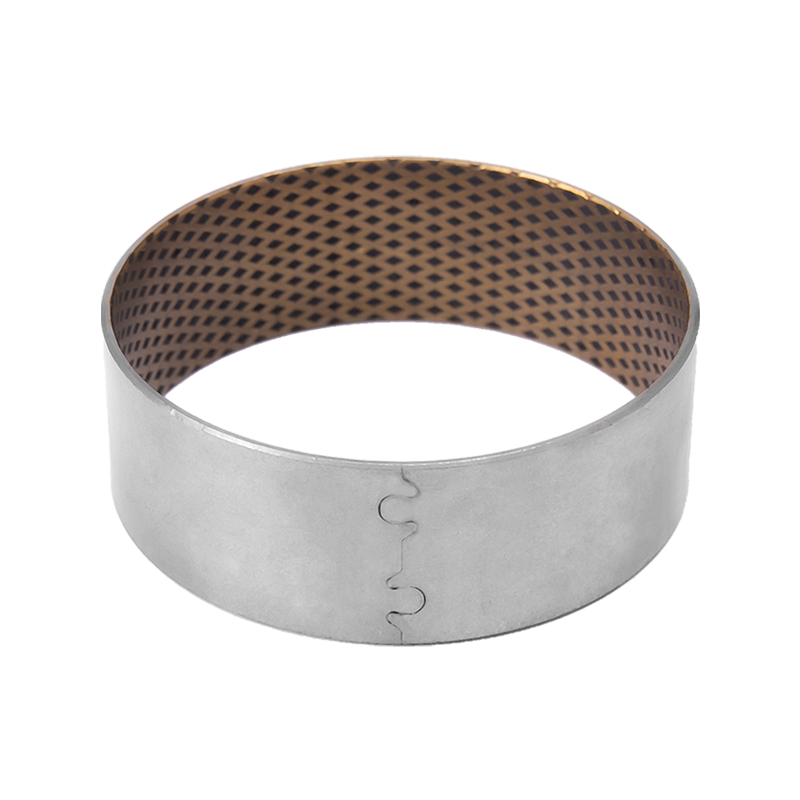

HZ-800 バイメタル ベアリングは、潤滑用途向けに設計されています。グラファイトが埋め込まれた HZ08G バリアントは、起動時または断続的な動作中にバックアップ潤滑を提供しますが、連続的な空運転は意図された用途ではありません。完全にメンテナンスフリーの操作を実現するには、代わりに HZ-10 自己潤滑シリーズを検討します。

高衝撃荷重にはどのグレードを使用するべきですか?

CuPb10Sn10 ライニングを備えた HZ800 は、ファミリー内で最も強力なグレードで、許容最大動的荷重 65 N/mm² および 260 °C の上限温度を備えています。高衝撃振動ブッシュおよびワッシャーの標準的な選択肢です。 HZ930 は、同じ 65 N/mm² 定格で鉛フリーの代替品を提供します。

カスタム寸法や油溝パターンは提供できますか?

はい。当社は、標準外の穴、外径、長さ、壁の厚さ、フランジの形状、溝のパターンなどを含む顧客の図面に合わせて製造します。サンプルは 3 日間で製造されるため、量産前にフィット感と走行動作を確認できます。

注文時にはどのような文書が提供されますか?

材質グレードと同等コード、青銅硬度、寸法検査記録、表面状態を標準パッケージとしています。プロジェクトで必要な場合は、初品検査レポートとサンプル承認記録が提供されます。当社の品質システムは IATF 16949 に認証されています。

ベアリングはどのように梱包され、発送されますか?

梱包と配送の範囲は注文ごとに合意され、部品の保護、ラベル貼り付け、カートンまたはパレットの構成が含まれます。当社はロシア、マレーシア、イラク、ルーマニアなどの市場に輸出しており、注文審査時に配送条件を確認します。
