1.1 とは バイメタル複合軸受 ?
バイメタル複合ベアリングは、高負荷および高摩耗条件下で優れた性能を発揮するように設計された特殊なコンポーネントです。これらは、2 つの異なる金属を結合して、それぞれの材料の固有の特性を組み合わせた座面を形成することによって作られています。通常、ベアリングは構造強度を高めるためのスチールの裏打ち層と、ベアリング表面としての青銅やアルミニウムなどのより柔らかく耐摩耗性の材料で構成されます。この組み合わせにより、バイメタル複合ベアリングはスチールの耐久性と、より柔らかい金属の摩擦低減特性を兼ね備えることができます。
これらのベアリングの構造は、過酷な動作条件に耐えられるように設計されており、幅広い産業用途にとって信頼できる選択肢となっています。 2 つの金属は通常、クラッディング、拡散接合、または押出成形などの方法を使用して接合され、層間の耐久性と効果的な接合が確保されます。
1.2 バイメタル複合軸受を使用するメリット
バイメタル複合ベアリングにはいくつかの利点があり、自動車から航空宇宙まで、さまざまな用途で理想的な選択肢となります。主な利点の一部を以下に示します。
高い耐荷重: 強力なスチール製の裏打ちと柔らかい座面の組み合わせにより、これらのベアリングは高荷重を効率的に処理できます。スチール製の裏地は、重機や機器を支えるのに必要な構造強度を提供します。
優れた耐摩耗性: 座面は青銅やアルミニウムなどの素材で作られることが多く、優れた耐摩耗性を備えています。この特性により、バイメタル複合ベアリングは摩擦や摩耗が重大な懸念となる用途に最適です。
優れた疲労強度: これらのベアリングは、繰り返しの負荷サイクルに故障することなく耐えられるように設計されており、厳しい環境でも長期的な耐久性を保証します。疲労に耐える能力により、要求の厳しい用途でも寿命が延びます。
耐食性の向上: バイメタル複合ベアリングに使用される材料は耐腐食性を考慮して選択されているため、湿気やその他の腐食性要素への曝露が懸念される環境での使用に最適です。たとえば、青銅やアルミニウム合金は錆びや劣化に対して非常に耐性があります。
1.3 業界を超えたアプリケーション
バイメタル複合ベアリングは、その堅牢な性能特性により、さまざまな業界で活躍しています。注目すべきアプリケーションをいくつか紹介します。
自動車産業 : バイメタル複合ベアリングは、クランクシャフトやコンロッドベアリングなどのエンジン部品や、ブッシュやスラストワッシャーなどのトランスミッション部品によく使用されます。高い耐荷重性と耐摩耗性により、エンジン内の厳しい条件に耐えるのに最適です。
産業機械 : 重機分野では、バイメタル複合軸受は建設機械や鉱山機械などの機械で広く使用されており、高荷重をサポートし、過酷な動作条件下でも摩耗に耐えます。さらに、ポンプ、モーター、シリンダーなどの油圧システムでも重要な役割を果たします。
航空宇宙 : 航空宇宙産業では、バイメタル複合ベアリングが着陸装置コンポーネントと操縦翼面に使用されています。極端な温度や負荷の下でも効果的に機能する能力により、これらの重要なアプリケーションにとって信頼できる選択肢となります。
バイメタル複合軸受の種類

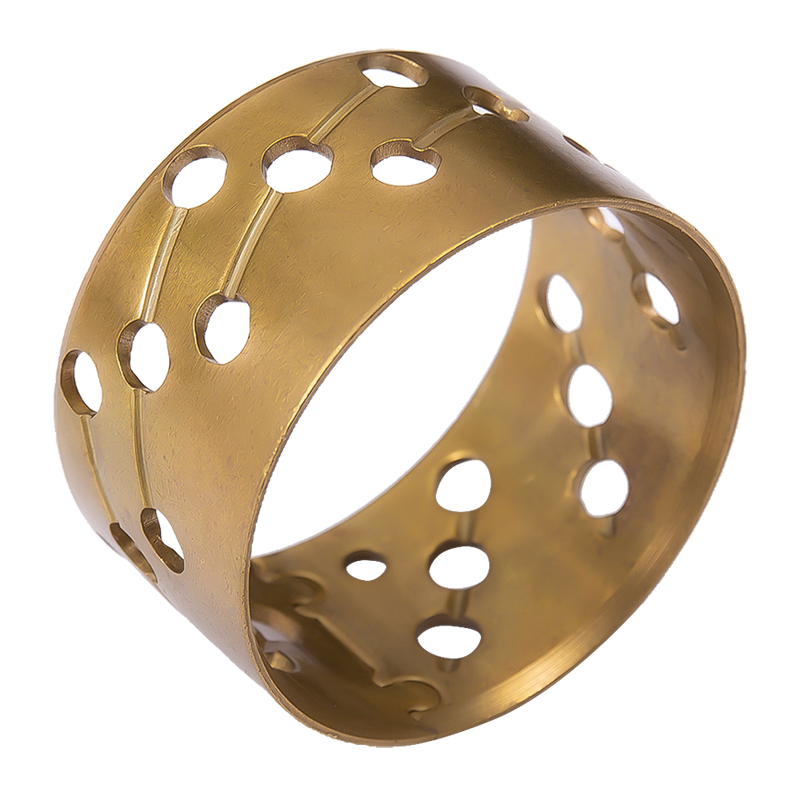

2.1 スチールバックブロンズベアリング
スチールバックブロンズベアリングは、特に高強度と優れた耐摩耗性の両方が必要な用途において、最も一般的なタイプのバイメタル複合ベアリングの 1 つです。これらのベアリングは、構造的なサポートを提供するスチール製の裏打ち層で構成されており、ベアリングの表面は、通常は銅と錫で構成される青銅合金で作られています。
説明とプロパティ
ブロンズは、高い耐摩耗性、良好な減摩特性、耐腐食性などの優れた摩擦特性により選択されます。スチール製の裏打ちは重い荷重を支えるのに必要な強度を提供し、ブロンズ層は可動部品間の摩擦を軽減するために不可欠な自己潤滑特性を提供します。
一般的なアプリケーション
スチールバックブロンズベアリングは、エンジンベアリング (クランクシャフト、コネクティングロッド) などの自動車用途でよく使用され、高い負荷と温度に耐えることができます。また、耐久性と耐摩耗性が重要な建設機械や鉱山機械などの重機にも使用されます。
2.2 スチールバックアルミニウムベアリング
スチールバックアルミニウムベアリングも広く使用されているタイプのバイメタルベアリングで、特定の用途に明確な利点をもたらします。これらのベアリングはベアリング表面としてアルミニウム合金を使用し、強度を高めるためにスチールの裏材に接着されています。
説明とプロパティ
アルミニウム合金は青銅に比べて軽量でコスト効率が高く、優れた耐食性を備えています。ただし、アルミニウムは青銅よりも耐摩耗性が低いため、負荷が低い場合や過酷な条件に遭遇しない用途に適しています。スチール製の裏当ては、ベアリング構造を支えるのに必要な強度を提供します。
一般的なアプリケーション
スチールバックアルミニウムベアリングは、航空宇宙産業や自動車産業など、軽量化が重要な用途でよく使用されます。たとえば、これらのベアリングは、翼フラップや着陸装置などの航空機部品や、軽量化が有利なトランスミッション部品に一般的に使用されています。
2.3 他の材料の組み合わせ
スチールで裏打ちされたブロンズおよびアルミニウムのベアリングが最も一般的ですが、バイメタル複合ベアリングには他のより特殊な材料の組み合わせも使用されます。これらには、特定の要件に適合するポリマー、PTFE (ポリテトラフルオロエチレン)、およびその他の加工材料との組み合わせが含まれます。
一般的ではないが特殊なバイメタルベアリングの概要
スチールバックポリマーベアリング: これらのベアリングは、低負荷用途や騒音低減が重要な用途でよく使用されます。ポリマー層は、強化された潤滑特性を提供するように調整できます。
スチールバック PTFE ベアリング: PTFE は低摩擦性と優れた耐薬品性でよく知られており、過酷な環境や腐食性の環境での用途に最適です。これらのベアリングは通常、高精度と最小限の摩擦が重要な状況で使用されます。
これらの材料の組み合わせは、スチールバックのブロンズやアルミニウムのベアリングほど普及していませんが、従来のバイメタルベアリングが効果的に機能しない可能性がある特殊な用途では重要な役割を果たします。
使用されている材料 バイメタル複合軸受
3.1 スチール製バッキング
スチールは、その固有の強度、耐久性、および重荷重下での変形に対する耐性があるため、バイメタル複合ベアリングの構築に使用される基本的な材料です。スチール製の裏当てはベアリングに必要な構造的サポートを提供し、さまざまな用途で受ける機械的応力に確実に耐えることができます。
使用される鋼の種類 (炭素鋼、ステンレス鋼など)
炭素鋼 : 炭素鋼は、バイメタル複合ベアリングのバッキング層に最も一般的に使用される材料の 1 つです。強度、靱性、コスト効率に優れており、過酷な用途に最適です。ただし、ステンレス鋼に比べて腐食しやすい場合があります。
ステンレス鋼 : 特に耐食性が重要な考慮事項である場合、ステンレス鋼も別の選択肢となります。耐久性が向上し、海洋や化学用途などのより要求の厳しい環境でも動作できます。ステンレススチールで裏打ちされたベアリングは通常より高価ですが、過酷な条件下で優れた性能を発揮します。
構造的支持を提供する鉄鋼の役割
スチール製の裏当てがベアリングの基礎として機能し、高荷重下での変形に対する耐性を備えています。これにより、極度の圧力やストレス下でもベアリングの形状と機能が維持され、使用中のベアリングの全体的な信頼性と寿命の向上に貢献します。
3.2 軸受層の材質
より柔らかい金属または材料で作られた座面は、可動部品間の摩擦や摩耗を軽減するために非常に重要です。ベアリング層の材料の選択は、負荷、速度、環境条件などの要因を含むアプリケーションの特定の要件によって異なります。
青銅合金: 組成と特性
青銅は、バイメタル複合軸受の軸受層に最も広く使用されている材料の 1 つです。青銅合金は通常、特定の特性を向上させるために、銅、錫、およびリンや鉛などの他の元素で構成されています。合金の組成によって、ベアリングの耐摩耗性、耐腐食性、疲労性が決まります。
プロパティ ：青銅は耐摩耗性、摩擦特性、耐食性に優れています。高負荷がかかり、潤滑が常に利用可能または効率的であるとは限らない用途に最適です。
アルミニウム合金: 組成と特性
アルミニウム合金は、特に軽量化が優先される場合、バイメタル複合軸受の軸受層としてよく選ばれるもう 1 つの選択肢です。アルミニウム合金は青銅よりも軽く、優れた耐食性を示します。これらは、コンポーネントの総重量の削減が重要である航空宇宙や自動車の用途でよく使用されます。
プロパティ : アルミニウム合金は通常、青銅よりも耐摩耗性が低いですが、摩擦係数が低く、熱伝導率が高いため、要求がそれほど厳しくない特定の用途に適しています。
その他の素材: ポリマー、PTFE
場合によっては、ポリマーまたは PTFE (ポリテトラフルオロエチレン) が支持層の材料として使用されます。これらの材料は、低摩擦、高い耐薬品性、自己潤滑性を理由に選択されることがよくあります。
ポリマー : POM (ポリオキシメチレン) などのポリマーは、低摩擦と騒音低減が必要な用途に使用されます。これらの材料は、負荷が軽い用途や特定の動作条件 (極端な温度など) が存在する場所で良好に機能します。
PTFE : PTFE は、最小限の潤滑で動作する必要があるベアリングや、潤滑剤が使用できない環境でよく使用されます。化学的に不活性であり、さまざまな過酷な物質に対して優れた耐性を備えているため、化学産業や食品加工産業での使用に最適です。
3.3 コーティングと表面処理
材料の選択に加えて、ベアリング層の性能をさらに高めるために、コーティングや表面処理がベアリング層に適用されることがよくあります。これらの処理により、耐摩耗性が向上し、摩擦が軽減され、より優れた腐食保護が提供されます。
硬質クロムメッキ : これは、特に高荷重用途で軸受表面の耐摩耗性を向上させるために使用される一般的な表面処理です。
ニッケルコーティング : ニッケル コーティングは、海洋や化学処理などのより過酷な環境で耐食性を提供するために適用されることがよくあります。
セラミックコーティング : 特殊な用途では、ベアリング表面の硬度と耐摩耗性を高めるためにセラミックコーティングが使用されます。
バイメタル複合軸受の設計上の考慮事項
4.1 軸受の寸法と公差
バイメタル複合ベアリングの設計では、機械や装置内での適切な取り付けと機能を確保するために、寸法と公差に細心の注意を払う必要があります。これらの面での精度は、ベアリングが効率的に機能し、摩耗を最小限に抑え、早期故障を防ぐために不可欠です。
正確な寸法の重要性
ベアリングの寸法が正確であるため、ベアリングがハウジングまたは支持構造に正しく適合し、可動コンポーネントに必要なサポートと安定性を提供します。寸法が正しくないと、アライメント不良、過度の摩擦、または不均一な荷重分散が発生する可能性があり、これらすべてが早期の摩耗や故障につながる可能性があります。
標準公差クラス
ベアリングは、寸法の均一性と一貫性を確保するために、特定の公差クラスに基づいて製造されています。これらの公差クラスは、必要なフィット感を維持しながら、製造プロセスの変動を考慮して設計されています。標準公差クラスには次のものが含まれます。
H7公差 : 中精度の用途におけるシャフトと穴のはめあいに一般的に使用されます。
P6公差 : より緊密な嵌合が要求される高精度の用途に使用されます。
C5公差 : 通常、航空宇宙や高速機械などの非常に高精度の用途で使用されます。
公差クラスの選択は、ベアリングの特定の用途と動作要件によって異なります。
4.2 表面仕上げと潤滑溝
表面仕上げと潤滑溝の有無は、バイメタル複合ベアリングの性能を最適化するための 2 つの重要な設計上の考慮事項です。これらの要因は両方とも、摩擦を軽減し、潤滑剤を分配し、長期にわたる摩耗に耐えるベアリングの能力に影響を与えます。
表面仕上げが性能に及ぼす影響
座面の表面仕上げは、摩擦と摩耗を最小限に抑える上で重要な役割を果たします。滑らかな仕上げにより、ベアリングと可動部品間の接触面積が減少し、摩擦係数が減少し、潤滑分布が向上します。ただし、表面が滑らかすぎると十分な潤滑剤が保持されず、潤滑が不十分になり、摩耗が増加する可能性があります。
対照的に、テクスチャード加工された表面やわずかに粗い表面は、油の保持力を高め、高負荷用途におけるベアリングの全体的な性能を向上させる可能性があります。表面仕上げの選択は、負荷、速度、使用する潤滑剤の種類などの特定の動作条件によって異なります。
潤滑溝の種類とメリット
潤滑油の分配を促進し、性能を向上させるために、潤滑溝がベアリング表面に組み込まれることがよくあります。これらの溝により、ベアリングとその合わせ面の間に潤滑剤が継続的に供給され、摩擦が軽減され、金属間の接触が防止されます。一般的な潤滑溝のタイプは次のとおりです。
直線溝 : ベアリングの長さに沿って配置されており、高負荷用途に使用されます。
スパイラル溝 : 特に回転用途において、より優れた潤滑流量を提供するように設計されています。
潤滑溝は、連続潤滑が不可能な用途や空運転が必要な用途では特に重要です。
4.3 耐荷重と使用条件
バイメタル複合ベアリングの耐荷重は、ベアリングが故障することなくサポートできる最大荷重を決定するため、設計における重要な要素です。使用される材料、ベアリングの寸法、潤滑システムなど、いくつかの要因がベアリングの耐荷重に影響します。
耐荷重に影響を与える要因
材料強度 : スチール製の裏当てと座面の材質の強度は、ベアリングの耐荷重に直接影響します。たとえば、より厚いスチールの裏当てを備えたベアリングは、通常、より高い荷重をサポートできます。
軸受の形状 : ベアリング層の厚さを含むベアリングの形状とサイズは、荷重がベアリング表面全体にどの程度均等に分散されるかに影響を与える可能性があります。
潤滑 : 適切な潤滑は、摩擦を軽減し、座面全体に荷重を均等に分散するために不可欠です。潤滑が不十分だと摩耗が増加し、負荷容量が低下する可能性があります。
温度、速度、潤滑に関する考慮事項
温度 : ベアリングは特定の温度範囲内で動作するように設計する必要があります。高温はスチール製の裏当てと座面の両方の材料特性に影響を与え、摩耗の増加や耐荷重の低下につながる可能性があります。高温用途では、青銅や特殊合金などの耐熱性の高い材料が使用される場合があります。
速度 : ベアリングの動作速度もその設計に影響します。高速用途では、遠心力に耐え、高速回転下でも安定した潤滑を維持できるベアリングが必要です。
潤滑 : 潤滑の種類 (オイル、グリース、または乾式潤滑) と連続潤滑システムの利用可能性は、ベアリングが効率的に動作することを保証する重要な要素です。潤滑の選択は、ベアリングの摩擦、摩耗、発熱に影響します。
製造工程
5.1 クラッディングおよびボンディング技術
バイメタル複合ベアリングの製造プロセスにはいくつかの重要なステップが含まれており、最も重要なのは 2 つの材料のクラッディングと接着です。接着プロセスにより、スチール製の裏当てとベアリング表面の間に強力で耐久性のある取り付けが保証されます。これはベアリングの全体的な性能にとって非常に重要です。
異なる金属層を接合する方法
クラッディング : クラッディングは、ある材料 (青銅やアルミニウムなど) の薄い層を別の材料 (鋼など) の厚い層に接着するプロセスです。これは、多くの場合、熱と圧力を加えて 2 つの層を融合させることによって行われます。使用する特定の材料に応じて、熱間圧延、押出、焼結などの方法で結合を行うことができます。
拡散接合 : 拡散接合では、制御された雰囲気中で熱と圧力が金属層に加えられ、2 つの材料の原子が拡散して冶金学的接合が形成されます。このプロセスにより、接着剤や充填材を必要とせずに強力な結合が形成され、シームレスで耐久性のある取り付けが保証されます。
爆発結合 : 爆発接合は、制御された爆薬を使用して、ある金属層を別の金属層の表面に加速する高エネルギー技術です。このプロセスは層間に冶金学的結合を形成し、通常、アルミニウムやスチールなど、従来の方法では結合するのが難しい材料に使用されます。
強力かつ確実な接着力を確保
接合の強度と信頼性を確保するために、メーカーはクラッドまたは接合プロセス中の温度、圧力、および処理時間を注意深く制御する必要があります。接合に不一致があるとベアリングの故障につながる可能性があるため、材料を適切に準備し、プロセスを厳密に管理することが重要です。
5.2 機械加工と仕上げ
クラッディングまたは接着プロセスが完了したら、次のステップはベアリングを機械加工して正確な寸法に仕上げることです。これは、ベアリングが必要な公差を満たし、効率的に動作することを保証するために非常に重要です。
寸法精度を追求した精密加工
機械加工では、正しい寸法と表面仕上げを実現するために、ベアリングの切断、研削、回転が行われます。高精度と一貫性を実現するために、CNC (コンピューター数値制御) マシンがよく使用されます。このステップにより、ベアリングが指定された用途に適切に適合し、過度の摩耗を生じることなくスムーズに機能することが保証されます。
表面仕上げ技術
機械加工後、摩擦特性を改善し、耐摩耗性を高めるためにベアリングの表面が処理されることがよくあります。一般的な表面仕上げ技術には次のようなものがあります。
研磨 : ベアリング表面を研磨することで、粗い部分が滑らかになり、摩擦と摩耗が軽減されます。
ショットピーニング : このプロセスには、小さな鋼球を表面に衝突させて圧縮応力層を作成し、ベアリングの疲労強度と耐摩耗性を向上させることが含まれます。
コーティング : 一部のベアリングには、耐食性や摩耗特性をさらに高めるために、ニッケルメッキやクロムメッキなどの追加のコーティングプロセスが施されています。
5.3 品質管理とテスト
バイメタル複合ベアリングの品質と信頼性を確保することは、重要な用途におけるベアリングの性能にとって不可欠です。各ベアリングが必要な基準を満たしていることを確認するには、厳格なテストと品質管理措置が必要です。
非破壊検査方法
非破壊検査 (NDT) 技術は、ベアリングに損傷を与えることなくベアリングの欠陥を検出するために一般的に使用されます。これらの方法には次のものが含まれます。
超音波検査 : 層間の結合を弱める可能性のある材料内の空隙や亀裂をチェックするために使用されます。
X線検査 : この方法では、軸受構造の内部欠陥や不一致を特定できます。
磁粉試験 : 特にスチールバックベアリングの表面および表面下の亀裂を検出するためによく使用されます。
さまざまな条件下での性能試験
ベアリングが使用中に遭遇する条件に耐えられることを確認するために、ベアリングは性能試験を受けます。これには以下が含まれる場合があります。
負荷テスト : 過剰な変形や破損を生じることなく、必要な荷重を支えるベアリングの能力を検証します。
温度 Testing : 高温および低温条件下でのベアリングの性能を評価します。
摩耗試験 : 一般的な動作条件下でのベアリングの耐摩耗性と寿命を測定します。
バイメタル複合軸受の用途
6.1 自動車用途
バイメタル複合軸受は、自動車産業、主にエンジンおよびトランスミッション部品で広く使用されています。これらのベアリングは、高負荷に耐え、摩擦を軽減し、耐久性を向上させる能力で高く評価されており、そのすべてが自動車用途に不可欠です。
エンジンベアリング：クランクシャフト、コンロッド
内燃エンジンでは、クランクシャフトやコネクティングロッドなどの重要な部品にバイメタル複合ベアリングが使用されています。これらのベアリングは連続的な高負荷と回転速度に耐えられるため、バイメタル技術の理想的な候補となります。スチール製の裏打ちは必要な構造的サポートを提供し、ベアリング層 (多くの場合青銅またはアルミニウム) は優れた耐摩耗性と低摩擦を提供します。
エンジン用途に使用されるバイメタル複合ベアリングは、エンジン効率の向上、燃料消費量の削減、エンジン部品の全体的な寿命の延長に役立ちます。高温下でも低摩擦を維持する能力により、スムーズな動作と発熱の低減が保証され、全体的なパフォーマンスの向上に貢献します。
トランスミッション部品: ブッシング、スラストワッシャー
バイメタル複合軸受は、ブッシュやスラストワッシャーなどのトランスミッション部品にも使用されます。これらの部品は、さまざまな負荷条件、急速な回転速度、および重大な応力にさらされます。材料の組み合わせにより、これらのベアリングは高い耐荷重能力と優れた耐摩耗性の両方を実現し、トランスミッション システムの信頼性の高い動作を保証します。
耐久性に加えて、トランスミッションのバイメタル複合ベアリングは、摩擦と摩耗を低減することでシステム全体の効率を向上させ、よりスムーズなギアシフトとメンテナンスコストの削減につながります。
6.2 産業用途
バイメタル複合軸受は産業機械や装置においても重要な役割を果たしています。これらのベアリングは、建設機械、鉱山機械、油圧システムなどの過酷な用途で使用され、耐久性と耐摩耗性が高く評価されています。
重機：建設機械、鉱山機械
建設、鉱山、その他の産業分野で使用される重機には、極端な負荷や過酷な動作条件に耐えることができるコンポーネントが必要です。バイメタル複合ベアリングは、ホイールハブ、ドライブシャフト、その他の高負荷コンポーネントなど、これらの機械での使用に最適です。
これらのベアリングは摩擦と摩耗を軽減し、機械の寿命を延ばし、頻繁なメンテナンスの必要性を減らします。強力なスチールバッキングと耐摩耗性ベアリング層の組み合わせにより、これらのベアリングは過酷な用途に伴う激しい力に耐えることができます。
油圧システム: ポンプ、モーター、シリンダー
動力を伝達するために流体の制御された動きに依存する油圧システムも、バイメタル複合ベアリングの使用から恩恵を受けます。ポンプ、モーター、シリンダーに使用されるベアリングは、高圧環境で効率的に機能し、変動する負荷の下でもスムーズな動作を維持する必要があります。バイメタル複合ベアリングの高い耐荷重性と耐摩耗性は、これらのシステムにとって理想的な選択肢となり、ダウンタイムを削減し、油圧機械の信頼性を高めるのに役立ちます。
6.3 航空宇宙用途
航空宇宙産業では、高速、高負荷、広い温度範囲などの極端な条件下でも確実に動作できるコンポーネントが必要です。バイメタル複合ベアリングは、性能、耐久性、重量が重要な要素である重要な航空宇宙用途でよく使用されます。
着陸装置コンポーネント
バイメタル複合ベアリングは、離陸、着陸、地上走行中に高い応力にさらされる着陸装置システムに使用されます。ベアリングは航空機の重量を支え、着陸装置機構のスムーズな動きを確保する必要があります。バイメタル複合ベアリングは、高い負荷容量、耐摩耗性、耐食性の組み合わせにより、この要求の厳しい用途に最適です。
コントロールサーフェスベアリング
バイメタル複合ベアリングは、エルロン、エレベーター、舵などの操縦翼面にも使用されています。これらのベアリングは、正確な制御を維持しながら高速条件下で動作する必要があります。摩擦を軽減し、摩耗に耐える機能により、操縦翼面が迅速かつ正確に反応することが保証され、これは飛行の安全性とパフォーマンスに不可欠です。
設置とメンテナンス
7.1 適切なインストール手法
最適な性能と寿命を確保するには、バイメタル複合ベアリングを正しく取り付けることが重要です。不適切に取り付けられると、位置ずれ、過度の磨耗、ベアリングの故障が発生し、機械の動作に支障をきたす可能性があります。
正しい位置合わせを確保する
取り付けの最も重要な側面の 1 つは、ベアリングが相手コンポーネントと正しく位置合わせされていることを確認することです。アライメントのずれにより負荷が不均一になり、局所的な摩耗、摩擦の増加、ベアリングの早期故障が発生する可能性があります。特に回転機械では、スムーズな動作のために正確な位置合わせが重要であるため、取り付け時にベアリングの位置合わせを慎重にチェックすることが不可欠です。
設置時の損傷を避ける
バイメタル複合ベアリング、特に青銅やアルミニウムのような柔らかいベアリング層を備えたベアリングは、設置中に誤って扱われると損傷を受けやすい可能性があります。鋭い衝撃や不適切な取り扱いにより、表面に損傷が生じ、摩耗の問題や亀裂が発生する可能性があります。これを回避するには、インストール時に適切なツールとテクニックを使用することが重要です。取り扱い中に保護スリーブまたはクッション付きサポートを使用すると、ベアリング表面の損傷を防ぐことができます。
7.2 潤滑要件
潤滑は、摩擦を軽減し、熱を放散し、ベアリングとシャフトやその他の可動部品との間の金属間の接触を防ぐため、バイメタル複合ベアリングの適切な動作に不可欠です。必要な潤滑剤の種類と量は、特定の用途と動作条件によって異なります。
適切な潤滑の重要性
潤滑はバイメタル複合ベアリングの寿命を延ばす上で重要な役割を果たします。適切な潤滑により摩擦が最小限に抑えられ、磨耗や熱の蓄積が軽減されます。また、座面全体に荷重をより均等に分散するのにも役立ち、局所的な損傷や過熱を防ぎます。適切な潤滑がないと、ベアリングの摩耗率が上昇し、摩擦が増加し、最終的には故障する可能性があります。
潤滑剤の種類とその用途
オイル : オイルは、特に高負荷、高速用途において、バイメタル複合ベアリングの最も一般的な潤滑剤です。摩擦や発熱の軽減に効果があり、飛沫給油方式と強制給油方式の両方に使用できます。温度や速度などの使用条件に応じて鉱物油、合成油、半合成油を使用できます。
グリース : 低速用途やオイル潤滑が不可能な場合のベアリングには、グリースがよく使用されます。より優れたシール特性を提供し、特定の条件下でより長く持続する潤滑を提供できます。
乾式潤滑 : 従来の潤滑剤が使用できない一部の用途では、PTFE (ポリテトラフルオロエチレン) や MoS2 (二硫化モリブデン) コーティングなどの乾式潤滑材料が適用されます。これらの潤滑剤は、食品加工、クリーンルーム、または湿式潤滑が有害となる可能性があるその他の環境でよく使用されます。
7.3 点検と交換
バイメタル複合軸受の性能を継続的に確保するには、定期的な点検とメンテナンスが不可欠です。時間が経つと、たとえ最良のベアリングであっても摩耗の兆候が現れるため、適時に検査することで予期せぬ故障を防ぐことができます。
摩耗と損傷の兆候
過度の騒音や振動 : 異常な音や振動がある場合は、ベアリングが磨耗しているか位置がずれている可能性があります。さらなる被害を防ぐために、これらの兆候に直ちに対処する必要があります。
目に見える表面の損傷 : ベアリング表面の亀裂、擦り傷、摩耗跡は、ベアリングが効率的に機能しなくなっていることを示す明らかな指標です。これらの問題は、潤滑不足、位置ずれ、過負荷などが原因で発生する可能性があります。
動作温度の上昇 : 動作中の温度の大幅な上昇は、ベアリングに過度の摩擦または摩耗が発生している可能性があることを示すもう 1 つの兆候です。これは、不十分な潤滑またはベアリング表面の損傷が原因である可能性があります。
推奨交換時期
バイメタル複合軸受の推奨交換時期は、用途、動作条件、軸受の材質によって異なります。高負荷または高温環境のベアリングでは、より頻繁な検査と交換が必要になる場合があります。ただし、適切な潤滑とメンテナンスを行えば、バイメタル複合ベアリングは交換が必要になるまで長期間使用できることがよくあります。定期的なモニタリングとメーカーのガイドラインの順守は、ベアリングの寿命を最大限に延ばし、予期せぬダウンタイムを防ぐのに役立ちます。
メリットとデメリット
8.1 バイメタル複合軸受の利点
バイメタル複合ベアリングにはさまざまな利点があり、高性能と耐久性が必要な用途に最適です。これらの利点は、信頼性と費用対効果が不可欠である自動車、航空宇宙、重機などの業界にとって非常に重要です。
高い耐荷重性と耐摩耗性
バイメタル複合ベアリングの主な利点の 1 つは、高い耐荷重性です。スチール製の裏地は堅牢な構造サポートを提供し、座面 (多くの場合青銅、アルミニウム、またはその他の素材で作られています) は優れた耐摩耗性を提供します。この組み合わせにより、ベアリングは重荷重下でも良好に機能し、厳しい環境下でも摩耗や故障のリスクが軽減されます。
疲労強度の向上
バイメタル複合ベアリングは、高速および高負荷の用途で一般的に見られる反復的な負荷サイクルに耐えるように設計されています。材料の組み合わせにより耐疲労性が向上し、ベアリングが長期間にわたって確実に機能することが可能になります。これは、コンポーネントが一定の応力を受けるエンジン ベアリングなどの用途では特に重要です。
費用対効果
バイメタル複合ベアリングは、特にフルメタルまたはセラミックベアリングと比較した場合、費用対効果の高いソリューションを提供します。スチール製の裏材は通常、他の材料よりも安価であり、材料を組み合わせることで、低コストで優れた性能を実現できます。さらに、バイメタル複合ベアリングの長寿命とメンテナンス要件の軽減により、全体的な運用コストの削減に役立ちます。
8.2 制限と考慮事項
バイメタル複合ベアリングには多くの利点がありますが、特定の用途に選択する際には留意すべき制限や考慮事項もいくつかあります。
特定の環境における腐食の可能性
青銅やアルミニウムなどの材料の耐食性にもかかわらず、バイメタル複合ベアリングは特定の環境では依然として腐食を受けやすい可能性があります。たとえば、高度な酸性またはアルカリ性の条件にさらされると、軸受の材料が劣化する可能性があります。さらに、湿気や化学物質が蔓延する用途では、腐食を防ぐために材料とコーティングの選択に特別な注意を払う必要があります。
製造の複雑さ
バイメタル複合ベアリングの製造プロセスは、標準的なベアリング設計と比較して、より複雑で時間がかかる場合があります。 2 つの異なる金属を接合するには、強力で信頼性の高い接合を確保するために、クラッディング、拡散接合、爆発接合などの特殊な技術が必要です。この複雑さにより、初期製造コストが高くなる可能性があり、より厳格な品質管理措置が必要になる場合があります。
極端な環境ではパフォーマンスが制限される
バイメタル複合軸受は幅広い用途で優れた性能を発揮しますが、極度の高温または高速環境には適さない場合があります。一部の航空宇宙や高性能レース用途など、極端なパフォーマンスを必要とする用途には、セラミックや最先端合金などの特殊な材料の方が適している場合があります。さらに、バイメタルベアリングは、ベアリング表面が長期間にわたって激しい磨耗や腐食にさらされる環境では制限を受ける場合があります。
バイメタル複合軸受の今後の動向
9.1 材料の革新
産業が進化し続けるにつれて、先進的な材料やテクノロジーの必要性も高まります。バイメタル複合軸受の将来は、性能の向上、寿命の延長、より過酷な動作条件に耐える能力を提供する材料の革新によって形作られると考えられます。
新しい合金の組み合わせの開発
研究者は、バイメタル複合ベアリングの特性をさらに改善できる新しい合金の組み合わせを常に探索しています。たとえば、耐摩耗性、疲労強度が向上し、耐食性が向上した合金が開発されています。これらの革新により、過酷な環境におけるベアリングの寿命が延び、頻繁な交換の必要性が減り、全体的な効率が向上すると考えられます。
特に、自動車産業と航空宇宙産業では、軽量合金の組み合わせが進歩する可能性があります。たとえば、強度と軽量化の両方を実現し、高性能車両や航空機に最適な先進アルミニウム合金の使用が増える可能性があります。
高度なコーティングの使用
バイメタル複合ベアリング用の高度なコーティングの開発も、有望なトレンドの 1 つです。これらのコーティングは、ベアリング表面の耐摩耗性、腐食保護、潤滑性を強化し、耐用年数の延長と性能の向上につながります。ダイヤモンド状カーボン (DLC) やセラミック コーティングなどの新しいコーティングを導入すると、極端な負荷や温度下でのベアリングの動作能力を向上させることができます。
9.2 設計と製造の進歩
製造技術が進歩するにつれて、バイメタル複合軸受の設計と製造プロセスの両方を改善する機会が生まれ、より効率的でコスト効率の高い、高性能の製品が生み出されるでしょう。
最適化されたベアリング設計
計算設計およびシミュレーション ツールの将来の進歩により、荷重をより適切に分散し、摩耗を低減する最適化された軸受形状がもたらされる可能性があります。シミュレーション ソフトウェアを使用することで、メーカーは製造前にさまざまなベアリング設計をテストでき、より効率的で長寿命のベアリングの開発が可能になります。
たとえば、表面テクスチャリングの改善と多層設計の組み込みは、より優れた潤滑保持力を実現し、摩擦をさらに低減するのに役立つ可能性があります。さらに、自己潤滑を可能にする設計や、潤滑剤をより効率的に分配するための溝を備えた設計が、より一般的になる可能性があります。
製造プロセスの改善
バイメタル複合軸受製造の将来は、積層造形 (3D プリンティング) と精密鋳造の進歩からも恩恵を受ける可能性があります。これらの技術により、より正確な公差を持つより複雑な軸受設計の作成が可能になり、最終的には性能が向上し、材料の無駄が削減されます。
さらに、自動化とロボット工学が向上し続けるにつれて、ベアリング生産の効率が向上し、コストの削減とリードタイムの短縮につながる可能性があります。これらの進歩により、高性能ベアリングがより手頃な価格になり、幅広い業界で利用できるようになる可能性があります。
ケーススタディ
10.1 ケーススタディ 1: 自動車への応用
エンジン内のバイメタルベアリングの詳細な例
バイメタル複合ベアリングは、高負荷に耐え、摩擦を軽減する能力があるため、自動車エンジンで一般的に使用されています。このケーススタディでは、内燃エンジンのクランクシャフトとコンロッドにおけるバイメタル複合ベアリングの役割を検証します。
背景
クランクシャフトとコンロッドは、エンジンのパワートレインにおける 2 つの重要なコンポーネントです。エンジンの作動中、クランクシャフトはピストンからの周期的な負荷を受け、コネクティングロッドはこれらの力をクランクシャフトに伝達するため、高い機械的ストレスを受けます。したがって、これらのコンポーネントに使用されるベアリングは、摩擦と摩耗を最小限に抑えながら、極度の力に耐えることができなければなりません。
課題
これらのベアリングの主な課題は、エンジン動作中の激しい圧力と摩擦を管理することです。従来のベアリングは、特にエンジン環境で一般的な高速および高温下ではすぐに摩耗してしまうことがよくあります。これにより、メンテナンスに費用がかかり、エンジンの性能が低下する可能性があります。
解決策
バイメタル複合ベアリング、特にスチールバックのブロンズベアリングは、これらの高応力コンポーネントに必要な強度と耐久性を提供します。スチールの裏打ちが必要な構造的サポートを提供し、青銅の支持層が優れた耐摩耗性と摩擦低減を保証します。この組み合わせにより、ベアリングの寿命が大幅に延長され、故障のリスクが軽減され、エンジンの全体的なパフォーマンスが向上します。
結果
クランクシャフトとコンロッドにバイメタル複合ベアリングを使用することで、エンジン効率が向上し、燃料消費量が削減され、エンジン全体の寿命が向上しました。摩擦を低減するベアリングの能力により、エンジンの動作がよりスムーズになり、その結果、熱の発生が減り、車両の乗り心地がより静かになります。
10.2 ケーススタディ 2: 産業用途
重機におけるバイメタルベアリングの詳細例
建設や鉱山で使用される重機は、最も困難な環境のいくつかで稼働します。これらの機械は、極度の負荷、汚れ、粉塵、および高レベルの振動にさらされます。このような厳しい条件下では、機械の機能を維持し、ダウンタイムを最小限に抑えるために、ベアリングの性能と耐久性が非常に重要です。
背景
鉱山用途では、露天掘り鉱山で土を掘ったり移動したりするために大型の掘削機が使用されます。この装置には回転バケットとブームが含まれており、これらは頑丈なベアリングで支えられています。これらのベアリングは、高いラジアル荷重とアキシアル荷重を受けるだけでなく、汚れ、塵、湿気にさらされるため、摩耗が促進され、ベアリングの頻繁な故障につながる可能性があります。
課題
過酷な動作環境は、絶え間ない動きと重い負荷と相まって、軸受材料にとって大きな課題となります。この用途では、ベアリングは極度の圧力に耐えるだけでなく、適切に保護されていないと錆や腐食につながる可能性がある泥や水による汚染にも耐える必要があります。
解決策
この用途には、優れた耐摩耗性と高いラジアル荷重に耐えられる能力を備えたスチールバックのブロンズベアリングが選択されました。さらに、青銅層は優れた耐食性を備えており、これは鉱山環境の要素からベアリングを保護するために不可欠です。性能をさらに向上させるために、ベアリングの設計に潤滑溝が組み込まれ、粉塵の多い高圧条件下でも潤滑剤を継続的に供給できるようになりました。
結果
この鉱山機械ではバイメタル複合ベアリングを使用することで、ダウンタイムとメンテナンスコストが削減されました。このベアリングは、従来のベアリングよりも摩耗が大幅に少なく、重荷重や極端な条件に耐えることができました。潤滑溝により、汚れや湿気があってもベアリングがスムーズに動作し続けることが保証され、寿命が延びました。
結論
11.1 重要なポイントのまとめ
バイメタル複合ベアリングは、さまざまな業界の高性能アプリケーションに強力なソリューションを提供します。鋼の強度と、青銅やアルミニウムなどの柔らかい金属の耐摩耗性および潤滑特性を組み合わせることで、これらのベアリングは優れた耐久性、高い負荷容量、耐疲労性を実現します。バイメタル複合ベアリングの主な利点には次のようなものがあります。
高耐荷重 : スチール製の裏地は重い荷重を支えるのに必要な強度を提供し、ベアリング層は摩擦と耐摩耗性に対応します。
耐摩耗性 : 軸受材料の組成は青銅またはアルミニウムであることが多く、厳しい環境下でも優れた耐摩耗性を発揮します。
耐食性 : バイメタル複合ベアリングは、多くの場合、耐腐食性の材料を使用して設計されているため、湿気や化学物質への曝露が懸念される環境での使用に最適です。
疲労強度 : これらのベアリングは、繰り返しの負荷に故障することなく対処できるように設計されており、要求の厳しい長期使用に適しています。
バイメタル複合軸受は自動車、産業、航空宇宙用途で広く使用されており、機械や車両の寿命と効率に貢献しています。
11.2 最終的な考察
特定の用途向けのベアリングを選択する場合、環境要因、負荷要件、コンポーネントの望ましい寿命を考慮することが不可欠です。バイメタル複合ベアリングは、強度、耐久性、耐摩耗性のバランスが取れており、幅広い業界で確実な選択肢となっています。ただし、特定の環境では腐食の可能性や製造プロセスの複雑さに留意することが重要です。
産業が進化し続けるにつれて、材料、コーティング、製造プロセスの進歩により、バイメタル複合軸受の将来は有望に見え、より効率的でコスト効率の高い、高性能の製品が生まれています。新しい合金の継続的な開発と高度な製造技術の統合により、バイメタル複合軸受の機能がさらに強化され、要求の厳しいさまざまな用途にさらに適したものになると考えられます。
結論として、用途に適したバイメタル複合ベアリングを選択するには、動作条件と材料特性を完全に理解する必要があります。適切な取り付け、メンテナンス、および潤滑により、バイメタル複合ベアリングは耐用年数の延長と信頼性の高い性能を提供し、頻繁な交換の必要性を減らし、ダウンタイムを最小限に抑えることができます。
