自己潤滑ベアリングと境界潤滑ベアリング: 違いと用途の理解

ベアリングは、可動部品間のスムーズかつ効率的な動きを可能にすることで、機械システムにおいて重要な役割を果たします。これらは、自動車エンジンから航空宇宙機械に至るまで、さまざまな用途に不可欠なコンポーネントであり、摩擦や摩耗を最小限に抑え、システム全体の性能と寿命を向上させます。ベアリングは可動部品間の摩擦を軽減し、回転運動と直線運動をサポートし、半径方向の力や軸方向の力など、さまざまな種類の荷重に耐えることができます。

さまざまなタイプのベアリングの中で、自己潤滑ベアリングと境界潤滑ベアリングという 2 つの主要なカテゴリがよく議論に登場します。各タイプは、摩擦の低減、摩耗の最小化、困難な条件下での優れたパフォーマンスなど、特定の要件に対応する独自の機能を備えて設計されています。

自己潤滑ベアリングは、外部潤滑を必要とせずに機能するように設計されています。軸受材料内に埋め込まれた内部潤滑剤を使用するため、継続的な潤滑が困難または非現実的な用途に最適です。一方、境界潤滑ベアリングは外部潤滑剤に依存してベアリング表面の間に薄い膜を形成し、摩擦と摩耗を軽減します。

自己潤滑ベアリングと境界潤滑ベアリングの主な違いは、潤滑方法、負荷容量、メンテナンスの必要性、理想的な動作条件にあります。特定のアプリケーション要件に基づいて適切なベアリングのタイプを選択するには、これらの違いを理解することが不可欠です。

理解する 自己潤滑ベアリング

定義と動作原理

自己潤滑ベアリングは、外部からの潤滑を必要とせずに動作するベアリングの一種です。これらのベアリングは、外部からのオイルやグリースの供給に依存するのではなく、ベアリングの材料自体に埋め込まれた潤滑剤を使用します。潤滑剤は通常、時間の経過とともに徐々に放出され、薄い連続潤滑膜を形成して軸受表面間の摩擦を軽減します。

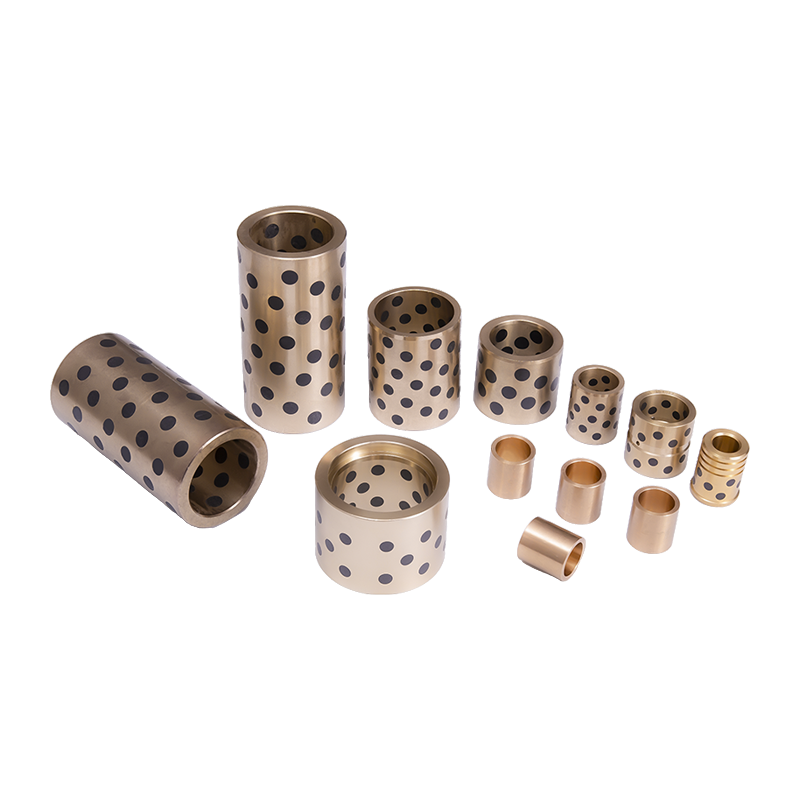

自己潤滑ベアリングに使用される材料は、外部グリースやオイルがない場合でも潤滑剤を保持し、効率的に機能するように設計されています。一般的な材料としては、 PTFE（ポリテトラフルオロエチレン） 、 焼結青銅 、 and グラファイト 、 which have self-lubricating properties that prevent wear and ensure smooth motion. These materials also have excellent resistance to heat and corrosion, making them suitable for harsh environments.

利点

1.メンテナンスフリー : 自己潤滑ベアリングの最も重要な利点の 1 つは、メンテナンスがほとんどまたはまったく必要ないことです。外部潤滑が不要なため、定期的な潤滑チェックやメンテナンスの必要性が軽減されます。この機能は、メンテナンスが困難または時間がかかるアプリケーションで特に役立ちます。

2.手の届きにくい場所への適合性 : 多くの機械システム、特に複雑な機械や密閉された機械では、外部潤滑を適用することが困難または不可能な場合があります。自己潤滑ベアリングは外部給油システムを必要とせずに機能するため、このような状況に最適です。

3.摩擦と摩耗の低減 : これらのベアリングに使用されている材料の自己潤滑特性により、摩擦と摩耗が大幅に軽減され、ベアリングとシステム全体のスムーズな動作と長寿命が可能になります。

4.過酷な環境でも動作する能力 : 自己潤滑ベアリングは、高温、腐食環境、高負荷用途などの極端な動作条件に耐えることができます。埋め込まれた潤滑剤により、ベアリングはそのような条件下でも効果的に機能し続けることが保証され、厳しい環境に最適な選択肢となります。

短所

1.耐荷重の低下 : 他のタイプのベアリングと比較して、自己潤滑ベアリングは通常、耐荷重能力が低くなります。これは、高負荷がかかる高負荷用途には適さない可能性があることを意味します。

2.速度制限 : 自己潤滑ベアリングには、潤滑システムの性質により速度制限があることがよくあります。中程度の速度には対応できますが、非常に高速では境界潤滑ベアリングに比べて性能が劣る可能性があります。

3.初期費用が高い : 自己潤滑ベアリングの作成に必要な材料とエンジニアリングにより、初期コストが高くなる可能性があります。ただし、時間の経過とともにメンテナンスと潤滑の必要性が減少するため、この初期費用を相殺できます。

一般的なアプリケーション

自己潤滑ベアリングは、継続的な潤滑が困難または望ましくない産業や、信頼性と低メンテナンス性が不可欠な用途で広く使用されています。最も一般的なアプリケーションには次のようなものがあります。

航空宇宙 : 外部潤滑なしで機能する能力が重要な航空機および宇宙船の部品に使用されます。

自動車 : シートアジャスター、窓機構、エンジン部品など、さまざまな自動車部品に使用されています。

食品加工装置 ：外部潤滑剤による汚染が問題となる食品機械に使用されます。

繊維機械 : 精度と最小限のダウンタイムが重要な要素である繊維機械でよく使用されます。

理解する 境界潤滑ベアリング

定義と動作原理

境界潤滑ベアリングは、自己潤滑ベアリングとは異なる原理で動作します。境界潤滑ベアリングでは、内部潤滑剤に依存するのではなく、摩擦や摩耗を軽減するためにオイルやグリースなどの外部潤滑システムが必要です。潤滑剤は座面の間に薄い膜を形成し、座面同士がスムーズに滑ります。

境界潤滑シナリオでは、潤滑膜はベアリング表面を完全に分離できるほど厚くないことが多く、これは表面間の接触が顕微鏡レベルで発生することを意味します。結果として、このタイプの潤滑は通常、高負荷または低速用途など、完全な流体力学的潤滑 (より厚い潤滑膜を必要とする) が不可能な条件下で使用されます。潤滑添加剤の存在により、潤滑プロセスがさらに強化され、摩耗、酸化、腐食に対する保護が強化されます。

利点

1.高耐荷重 : 境界潤滑ベアリングは、自己潤滑ベアリングと比較して、より高い負荷に耐えられるように設計されています。外部潤滑システムにより、ベアリング表面間により安定した信頼性の高い潤滑剤の膜が形成され、過度の摩耗や故障を起こすことなく、ベアリングがより重い荷重に耐えることができます。

2.高速アプリケーションに最適 ：高速運転に適した軸受です。潤滑が維持され、システムが適切に整備されている限り、境界潤滑ベアリングは自己潤滑ベアリングよりも高速で効率的に動作できるため、電気モーターやギアボックスなどの用途に最適です。

3.低コスト : 一般に、特に高負荷および高速用途の場合、境界潤滑ベアリングは自己潤滑ベアリングよりも安価です。よりシンプルな材料を使用し、外部潤滑剤に依存することでコストが削減され、潤滑剤の調達と維持がより容易になります。

短所

1.定期的なメンテナンスと注油が必要です : 境界潤滑ベアリングの主な欠点の 1 つは、継続的なメンテナンスが必要なことです。ベアリングが効果的に機能し続けるようにするには、外部潤滑を定期的に確認し、補充し、交換する必要があります。これにより、全体的な運用コストとダウンタイムが増加する可能性があります。

2.高い摩擦と摩耗 : 境界潤滑ベアリングは効果的ですが、潤滑膜がベアリング表面を完全に分離するのに十分な厚さがあるとは限らないため、自己潤滑ベアリングに比べて摩擦が高くなる傾向があります。これにより、特に極端な動作条件下では、時間の経過とともに摩耗が増加する可能性があります。

3.汚染されやすい : 境界潤滑ベアリングの外部潤滑により、ベアリングは汚染されやすくなります。潤滑剤中の塵、汚れ、または破片はベアリングの性能を損なう可能性があり、適切に管理しないと摩擦や摩耗が増加し、故障する可能性があります。

一般的なアプリケーション

境界潤滑ベアリングは、高い負荷と速度が要求され、潤滑システムの定期メンテナンスが管理可能な用途でよく使用されます。最も一般的なアプリケーションには次のようなものがあります。

エンジン : 内燃エンジンに使用されており、高速動作と定期的な潤滑の必要性が性能と寿命にとって非常に重要です。

ギアボックス : さまざまな速度や負荷でのスムーズな動きが不可欠な機械式歯車システムで使用されます。

重機 : 鉱山機械、建設機械、産業用プレスなど、高負荷と厳しい条件が蔓延する大型機械に使用されます。

自己潤滑ベアリングと境界潤滑ベアリングの主な違い

潤滑方法

自己潤滑ベアリング : これらの軸受は、軸受材料内に埋め込まれた内部潤滑剤を使用しています。潤滑剤は時間の経過とともに徐々に放出され、外部潤滑システムを必要とせずに摩擦と摩耗を軽減します。これにより、オイルやグリースの定期的な補充が不要になるため、メンテナンスが不要または低メンテナンスになります。

境界潤滑ベアリング : 対照的に、境界潤滑ベアリングは、オイルやグリースなどの外部潤滑剤に依存して、ベアリング表面の間に薄い膜を形成します。ベアリングが効果的に動作するように、潤滑剤を定期的に補充し、メンテナンスする必要があります。

耐荷重

自己潤滑ベアリング : 一般に、これらの軸受は境界潤滑軸受に比べて耐荷重能力が低くなります。自己潤滑ベアリングの材料と潤滑システムは、軽荷重から中程度の荷重、およびスペースの制約やメンテナンスフリーの操作が優先される用途向けに最適化されています。

境界潤滑ベアリング : これらのベアリングは、大幅に高い負荷に耐えることができます。外部潤滑システムは、より厚い潤滑膜を形成するのに役立ち、過熱や過度の摩耗の危険を伴うことなく、ベアリングがより重い荷重に耐えられるようにします。

メンテナンス要件

自己潤滑ベアリング : これらのベアリングは、潤滑剤が内部に内蔵されているため、メンテナンスが最小限またはまったく必要ありません。これらは、過酷な環境や定期的なメンテナンスが不可能な場所など、外部潤滑が困難または非現実的な用途に最適です。

境界潤滑ベアリング : 境界潤滑ベアリングには定期的なメンテナンスが不可欠です。外部潤滑剤が適切に機能するように、定期的にチェックして交換する必要があります。これにはより多くの時間と労力が必要になりますが、動作条件に基づいて潤滑を柔軟に調整できます。

摩擦と摩耗

自己潤滑ベアリング : これらのベアリング内の潤滑剤が内蔵されているため、摩擦と摩耗が大幅に軽減され、よりスムーズな動作とより長い耐用年数が実現します。これらは表面接触を最小限に抑えるように設計されており、その結果、境界潤滑ベアリングと比較して摩擦係数が低くなります。

境界潤滑ベアリング : これらのベアリングは、潤滑膜がベアリング表面を完全に分離するのに十分な厚さがない可能性があるため、通常、より高い摩擦と摩耗を経験します。その結果、より頻繁なメンテナンスが必要になり、特定の条件下では寿命が短くなる可能性があります。

動作条件

自己潤滑ベアリング : 外部潤滑が困難または望ましくない環境での低速から中速の用途に最適です。これらは、極端な温度、腐食環境、または潤滑目的でベアリングがアクセスしにくい場所にある場合などの過酷な条件で優れています。

境界潤滑ベアリング ：外部潤滑管理が容易な高負荷・高速用途に最適です。これらのベアリングは、変動する負荷条件下でも良好に機能しますが、潤滑システムが適切に機能していることを確認するために定期的な注意が必要です。

適切なベアリングの選択

考慮すべき要素

特定の用途に適切なベアリングを選択する場合、最適な性能、耐久性、効率を確保するには、いくつかの要素を考慮する必要があります。主な要素には次のようなものがあります。

1.負荷要件:

重負荷または高負荷条件のアプリケーションでは、負荷容量が大きいため、多くの場合、境界潤滑ベアリングがより良い選択となります。一方、自己潤滑ベアリングは、より軽い負荷に適しています。

2.速度要件:

自己潤滑ベアリングには通常、速度制限があり、高速条件下では十分に機能しない場合があります。境界潤滑ベアリングは、潤滑が維持される限り、高速用途に適しています。

3.動作環境:

アプリケーションが過酷な環境または手の届きにくい環境 (極端な温度、腐食条件、密閉環境など) で動作する場合、外部潤滑を必要としない自己潤滑ベアリングの方が有利です。

4.メンテナンス能力:

アプリケーションがどの程度のメンテナンスをサポートできるかを検討してください。自己潤滑ベアリングは最小限のメンテナンスが必要な場合に最適ですが、境界潤滑ベアリングは潤滑システムの定期的なメンテナンスが必要です。

5.コスト:

多くの場合、予算の制約が選択プロセスに影響を及ぼします。自己潤滑ベアリングは特殊な素材を使用しているため、初期費用が高くなる傾向がありますが、メンテナンスコストが低いため、長期的な節約が可能です。境界潤滑ベアリングは通常、初期費用が安くなりますが、定期的なメンテナンスのコストを考慮する必要があります。

意思決定マトリックス

次の意思決定マトリックスは、さまざまな用途における自己潤滑ベアリングと境界潤滑ベアリングの長所と短所をまとめたものです。

このマトリックスは、システムの運用ニーズに基づいて情報に基づいた意思決定を行うのに役立ちます。

潜在的な製品

自己潤滑ベアリング

1.GGB-メガライフXT：

このベアリングは、高い負荷と速度の下で優れた耐摩耗性と性能を必要とする要求の厳しい用途向けに設計されています。摩擦を軽減し耐用年数を延ばす自己潤滑性の材料を組み合わせているため、航空宇宙、自動車、産業機械などの業界に最適です。

2.SKF TXシリーズ:

SKF TX シリーズは、メンテナンスフリーで優れた耐腐食性を備えた複合乾式滑り軸受で構成されています。これらの軸受は、食品加工機械や繊維機械など、潤滑の塗布やメンテナンスが困難な環境に適しており、信頼性の高い性能を発揮します。

3.サンゴバン ノルグライド:

これらの特殊ベアリングは、静かな動作が重要な用途において騒音と振動を最小限に抑えるように設計されています。これらは自動車および産業分野で広く使用されており、従来の潤滑では非効率となる厳しい環境でも長期にわたる性能を発揮します。

4.イグス・イグリドゥル：

イグリデュール シリーズは、耐久性と低摩擦特性で知られるプラスチック ベアリングを幅広く提供しています。これらのベアリングは、長期にわたる性能が必要とされ、潤滑剤の塗布やメンテナンスが難しいさまざまな産業用途に適しています。

5.トムソンリニアベアリング:

これらのベアリングは直線運動用途向けに設計されており、スムーズで正確な動きを実現します。自己潤滑機能を備えているため、高精度と低メンテナンスの両方が要求されるロボット工学やオートメーションなどの業界に最適です。

境界潤滑ベアリング

1.ティムケン円すいころ軸受:

ティムケンの円すいころ軸受は、高荷重に耐え、耐久性があることで知られており、大型機械や自動車用途でよく使用されています。この設計により、ラジアル荷重とアキシアル荷重の両方を効率的に処理できます。

2.NSKボールベアリング：

NSK の精密ボールベアリングは、摩擦を低減して高速動作できるように設計されています。これらは電動モーター、電動工具、自動車部品などの幅広い用途で広く使用されており、高い性能と信頼性を提供します。

3.FAG自動調心ころ軸受:

これらの自動調心ベアリングは、高荷重と位置ずれに対処できるように設計されており、正確な位置合わせを維持することが難しい用途に最適です。鉱山機械、産業機械、建設車両などに広く使用されています。

4.INA針状ころ軸受:

INAの針状ころ軸受は、コンパクトな設計で高い負荷容量を提供し、スペースは限られているが高精度と耐久性が必要な用途に最適です。これらのベアリングは通常、自動車および航空宇宙用途で使用されます。

5.NTN円筒ころ軸受：

NTNの円筒ころ軸受は、高いラジアル荷重と中程度の速度向けに設計されており、高荷重のサポートと最小限の摩擦を必要とするギアボックス、電気モーター、その他の機械システムでの使用に最適です。

結論

両方 自己潤滑性 そして 境界潤滑ベアリング 特定のアプリケーション要件に応じて、明確な利点を提供します。自己潤滑ベアリングはメンテナンスフリーの動作、摩擦の低減、過酷な環境での耐久性を実現し、低負荷から中負荷の用途に適しています。ただし、負荷容量、速度、初期コストの高さの点で制限があります。

一方、境界潤滑軸受は高荷重、高速用途に優れています。通常、初期費用は安くなりますが、潤滑システムが正しく機能することを保証するために定期的なメンテナンスが必要です。摩擦や摩耗が大きくなるにもかかわらず、過酷な条件下で高いパフォーマンスが求められる産業では依然として不可欠です。

適切なベアリングを選択するには、負荷、速度、動作環境、メンテナンス能力、コストなどの要素を考慮する必要があります。これらの要素を慎重に評価することで、企業は特定のニーズに合わせて最高のパフォーマンスと寿命を実現するベアリングのタイプを確実に選択できます。
