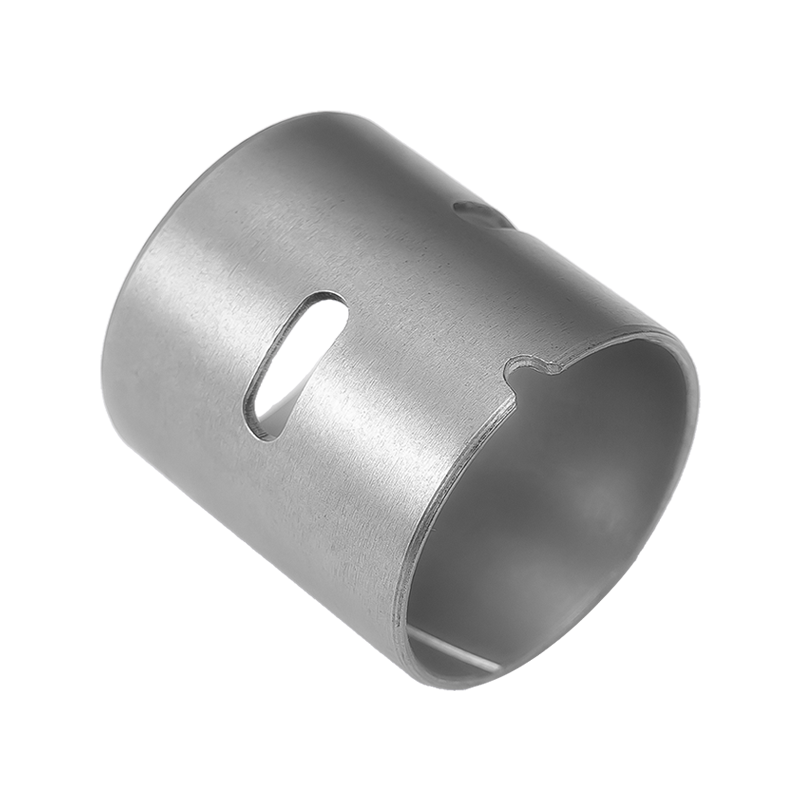

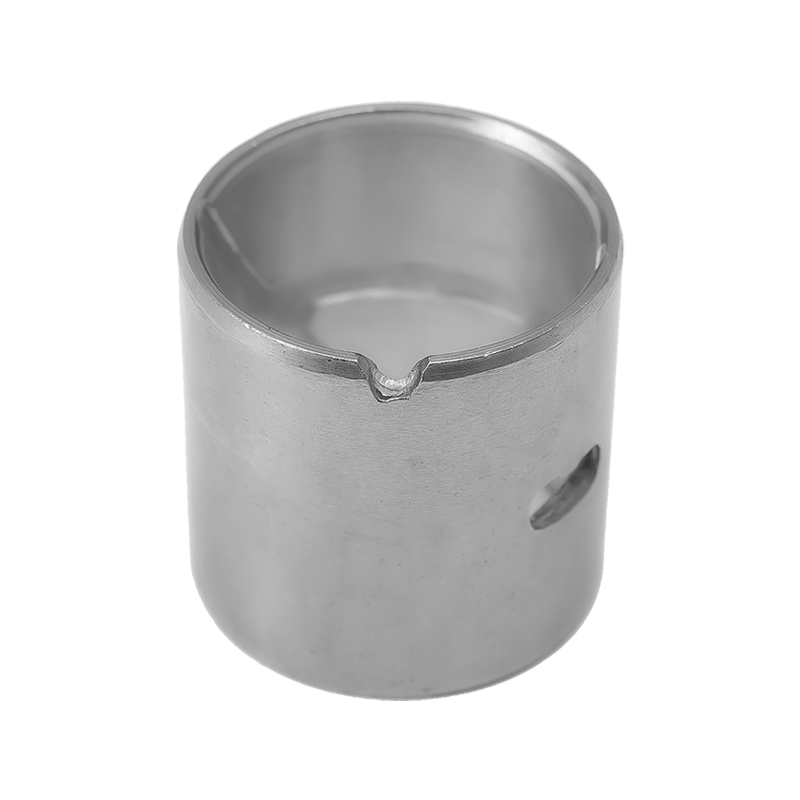

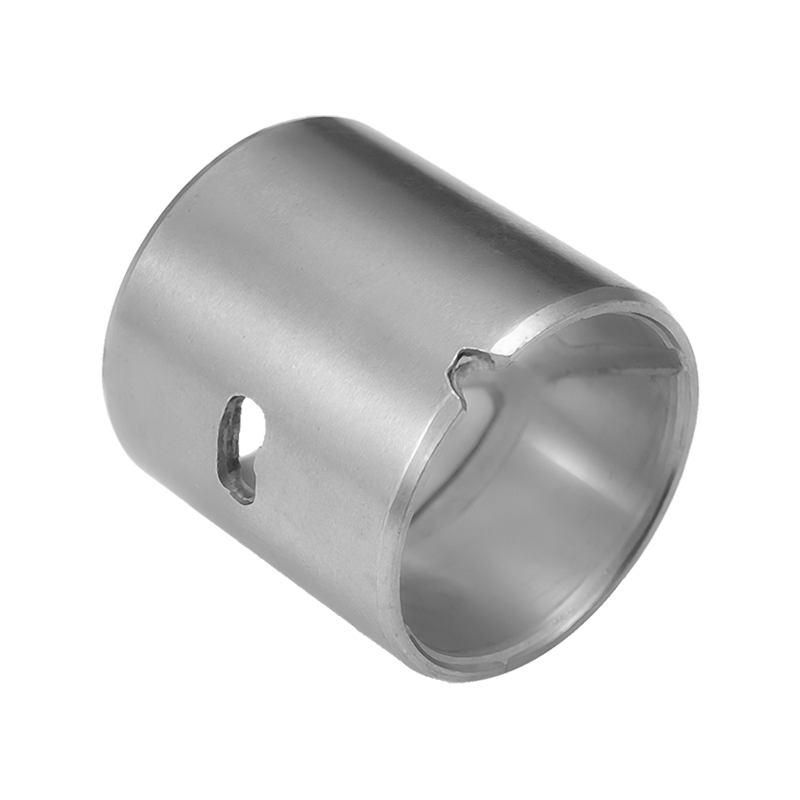

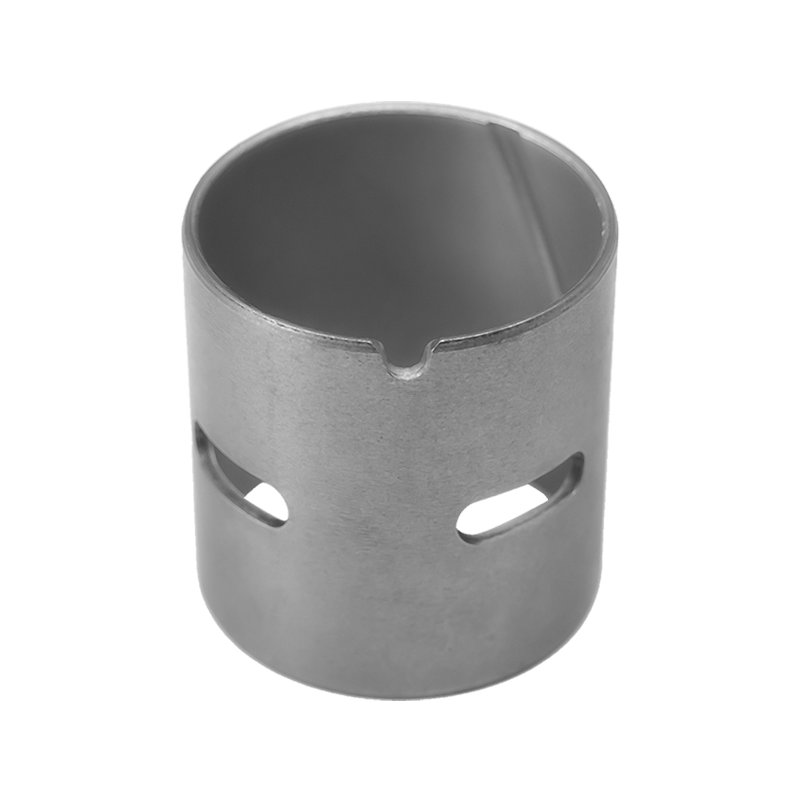

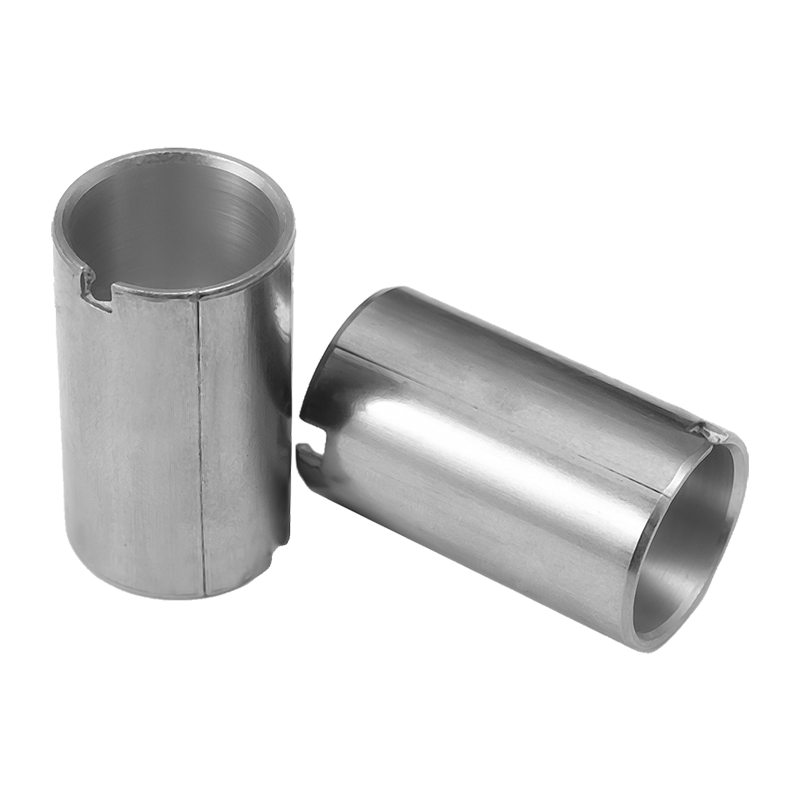

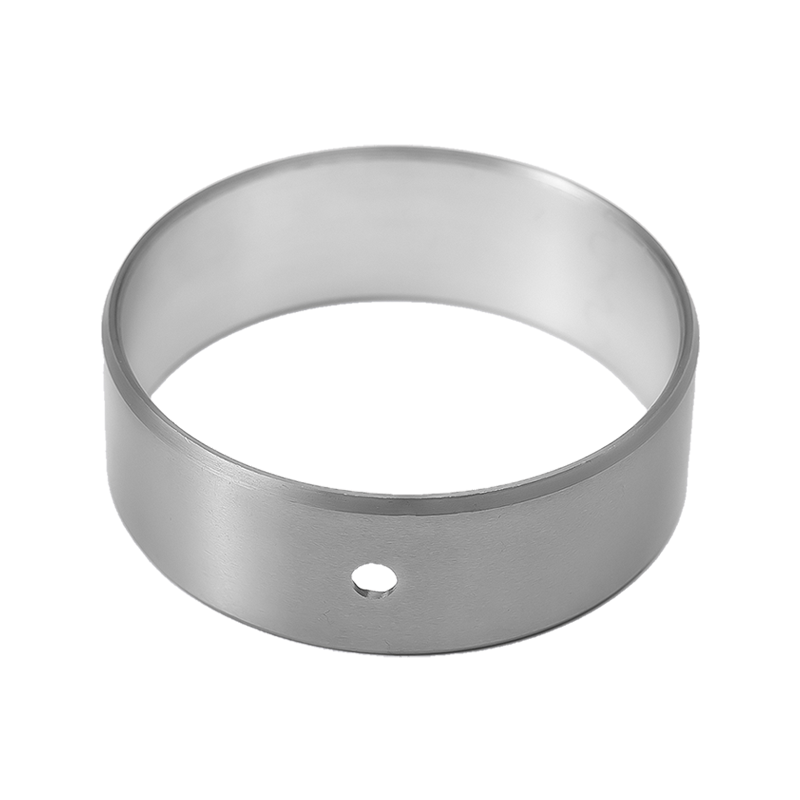

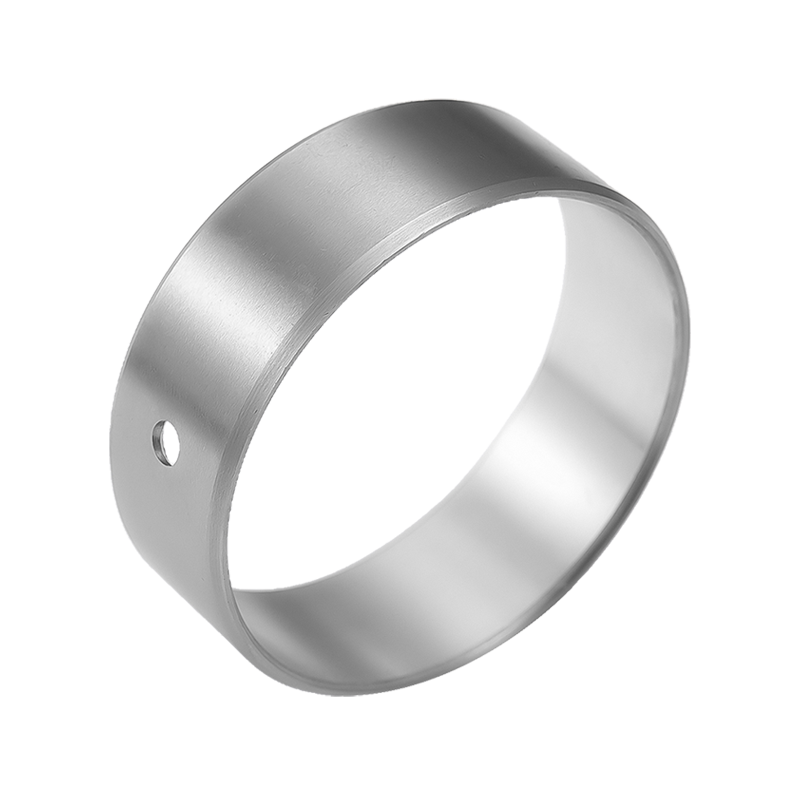

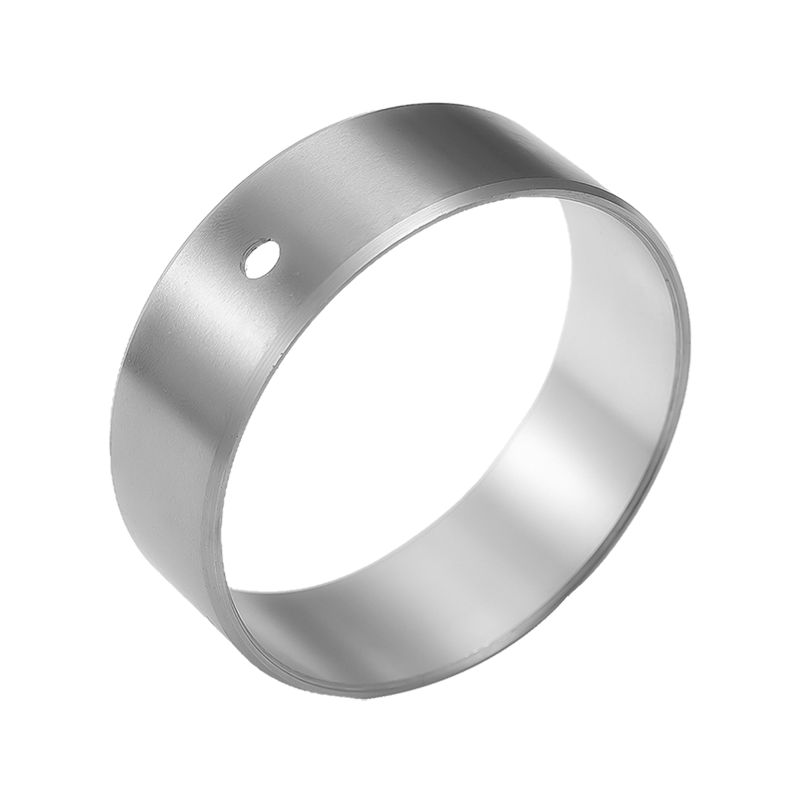

HZ20 高錫アルミニウム多孔質焼結銅軸受

HZ20 高錫アルミニウム多孔質焼結銅軸受は、中負荷から低負荷のエンジンおよび機械システムにおいて信頼性の高い性能を発揮するように設計されています。耐油腐食性、適度な疲労強度、優れたなじみ性を兼ね備え、強力な耐焼付き性と埋込性を維持しながら、表面電気めっきを不要とした軸受です。高錫アルミニウム合金 (AISn20Cu1) が注入された多孔質焼結銅構造により、連続運転下でも最適な潤滑保持力と耐摩耗性が保証されます。

主な特長
材料構造:
高錫アルミニウム層 (AISn20Cu1): 厚さ 0.2 ～ 0.5 mm で、低摩擦、埋め込み性、耐食性を実現します。
多孔質焼結銅ベース: オイル分散、熱放散、および最大 50MPa までの耐荷重を強化します。
低炭素鋼の裏地: 機械的強度、熱伝導性、構造的安定性を実現します。
設計上の利点:
外径は正確に機械加工されており、正確にフィットします。カスタマイズされた用途に合わせて、取り付け後に内側のボアを再加工できます。
追加の減摩コーティングの必要性がなくなり、製造の複雑さが軽減されます。
環境の持続可能性に関する EU 使用済み自動車指令 2000/53/EC に準拠しています。

アプリケーションの機能

HZ20 境界潤滑ブッシングは、3 層の強固に結合した複合材料をベースにしています。裏材としてスチール、中間層として結合青銅球状粉末、ライニング層として改質 POM を使用しています。オイル潤滑用のオイルポケットを装備しています。低速に適しています。常温での耐久性に優れています。通常の青銅ブッシュを交換する場合、コストを節約し、寿命を延ばすことができます。オイルを追加する頻度を減らすことができます。圧延機で使用する場合の交換作業が簡素化されます。自動車のシャーシ、鍛造機械、冶金機械、鉱山機械、建設機械、水力発電、圧延機などに広く適用されています。

摩耗法

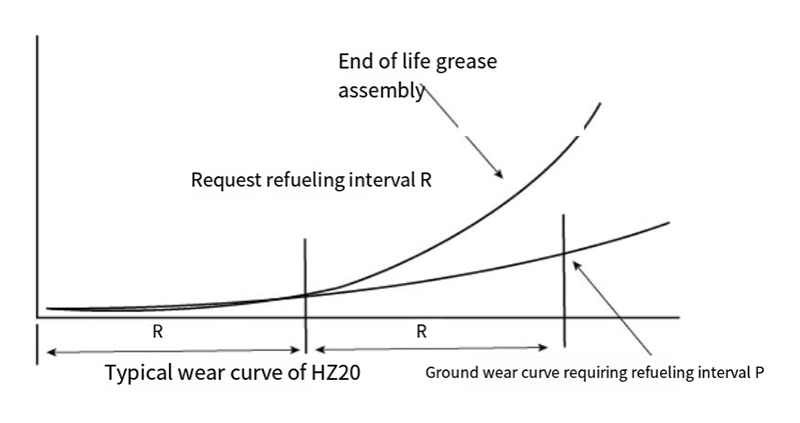

HZ20材は図4に示すような特殊な摩耗則があり、グリースを塗布して組み付けるとR相で微小な摩耗が発生します。ただしRフェーズ以降。境界潤滑状態がなくなり摩耗が大きくなります。オイルを補充するなら。目立たない程度の摩耗で製品の耐久性が大幅に向上し、製品の寿命も大幅に延長されます。したがって、HZ20 材の利点は、オイルを添加する必要があることです。
Rの間隔が他の金属材料に比べて著しく長い。約5倍の長さになります。

HZ20ブッシュにリチウム系グリスやシリコングリスなどを塗布して取り付ける場合。寿命は使用条件におけるPV値とは異なります。例えば。 PV値が約2.5MPaam/sの場合。その耐用年数は約200時間です。 PV値が0.1Mpa-m/sの場合、寿命は10,000hr以上となります（詳細は表をご参照ください） HZ20ブッシュの潤滑メンテナンス周期Rは寿命の約半分です。例えば、PV=25Mpam/sの場合。 100時間ごとにオイル潤滑する必要があります。

材料構造

1. POMリード0.3～0.5mm、
2.多孔質青銅焼結体、
3. スチール製の裏地
4. 銅メッキ

注: Hz20 シリーズ製品には、さまざまな作業条件に応じて、青銅製バッキング、ステンレス製バッキング、鉛フリー材料など、さまざまな材料が適しています。Hz20 は環境に優しい鉛フリー製品で、色はオレンジです。

技術的な日付

パフォーマンスインデックス	データ
最大荷重	70N/mm²
PV制限	22N/mm²-m/s
温度制限	-40℃～130℃
摩擦係数	0.05～0.25μ
制限速度	2.5m/秒

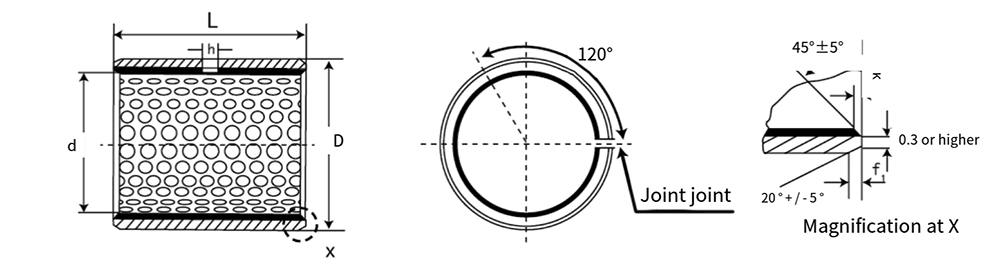

d	D	軸径 f7	ハウジング H7	肉厚		油穴h	f1	f2	L ⁰ _-0.40
d	D	軸径 f7	ハウジング H7	分。	最大。	油穴h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0.063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120

d	D	シャフト径 7	ハウジング H7	肉厚		油穴h	f1	f2	L ⁰ _-0.40
d	D	シャフト径 7	ハウジング H7	分。	最大。	油穴h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0。 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120
