HZ803 銅メッキ平滑板バイメタル複合軸受サプライヤー、会社

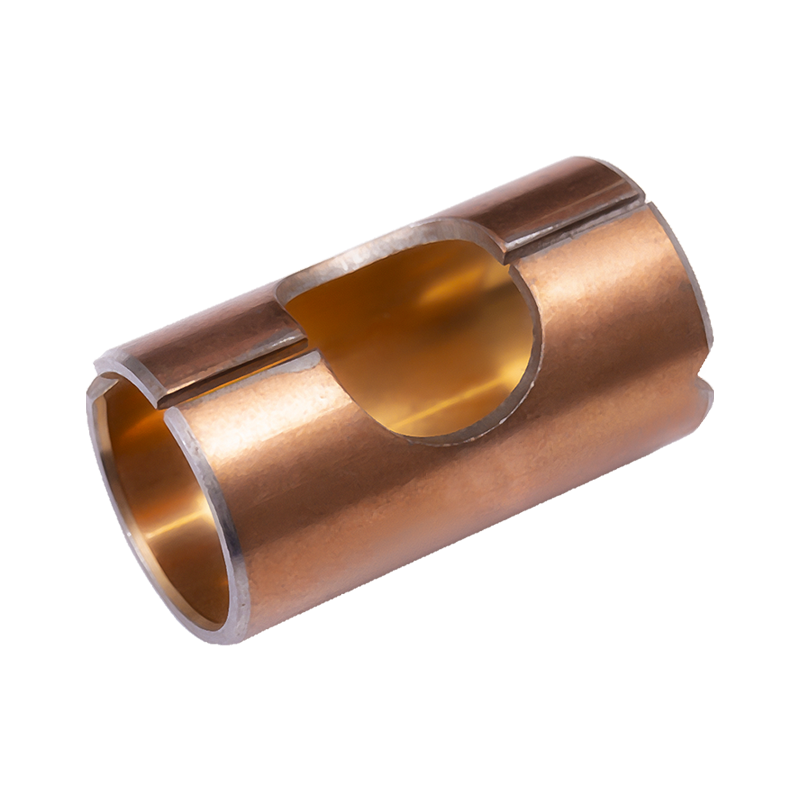

HZ803 銅メッキ平滑板バイメタル複合軸受

HZ803 銅メッキバイメタル複合ベアリングは、硬化鋼の裏打ちと銅メッキの表面を備えた二層設計を特徴としており、高負荷、高速用途向けに最適化されています。電気メッキされた銅層により熱伝導性と耐食性が向上し、スチールベースにより構造的剛性と耐衝撃性が確保されます。滑らかで凹凸のない「ライトプレート」仕上げにより、初期動作時の摩擦を軽減し、連続使用でも安定した性能を維持します。

HZ803 は電気モーター、油圧ポンプ、自動車ステアリングシステムに最適で、潤滑環境と半潤滑環境の両方で効果的に動作します。銅メッキにより嵌合面との適合性が向上し、摩耗が最小限に抑えられ、コンポーネントの寿命が延びます。極度の圧力下でも変形に強いこの軸受は、衝撃荷重、振動、または温度変動にさらされる機器に適しています。

素材の特徴

潤滑用途向けのスチール裏打ち鉛青銅ライニング軸受材料は、高い耐荷重と良好な疲労特性を備え、自動車、一般的な工業用ステアリングギア、パワーステアリング、ペダルブッシュ、キングピンブッシュ、トールゲートピボット、機械的ハンドリング、昇降装置、油圧モーター、農業機械などで広く使用されています。

HZ鋼-鉛青銅合金の仕様

材質の種類	HZ800	HZ720	HZ700	鉛フリー HZJ20	鉛フリー HZ930
ブロンズの仕様	CuPb10Sn10	CuPb24Sn4	CuPb30	AISn20Cu	CuSn6.5P0.1
同等のコード	アメリカSAE-797 ドイツGLYCO66 日本JIS-LBC3 米国 SAE-797 ドイツ GL-YCO66 日本JIS-LBC3	アメリカSAE-799 ドイツGLYCO68 日本JIS-LBC6 米国 SAE-799 ドイツ GL-YCO68 日本JIS-LBC3	アメリカSAE-48 日本JIS-KJ3 米国 SAE-48 日本JIS-KJ3	アメリカSAE-783 ドイツGLYCO74 日本JIS-AJL 米国 SAE-783 ドイツ GL-YCO74 日本JIS-AJL
青銅合金の硬度 HB	70-100	45-70	30-45	30-40	60-90
許容最大動的荷重 N/mm²	65	38	25	30	65
合わせ面の硬度	53HRC	50HRC	270HB	250HB	50HRC
最高温度 ℃	260	C	170	150	200
アプリケーションの特性	最も強力なタイプで、適用分野が広く、衝撃性の高い振動荷重のブッシュやワッシャーに最適です。	比較的高い疲労強度と耐荷重、良好な滑り性能、劣った耐油腐食性。中荷重、中速に適しています。通常、内燃機関のメインブッシュ、メッキの場合のコンロッドに適用されます。	耐焼付き性が良く、異物の浸漬能力に優れています。通常、高速の主軸受に適用されます。低負荷から中負荷の内燃機関およびコンロッドベアリング。	中程度の疲労強度と耐荷重性、優れた耐食性、高速のハーフブッシュに相対的、低負荷の内燃エンジン、エアコンプレッサー、冷蔵庫のベアリング、	HZ930ベアリングは鉛を含まない一種の製品で、比較的高い疲労強度と耐荷重能力、優れた滑り性能を備えており、その応用業界は徐々に拡大しています。
