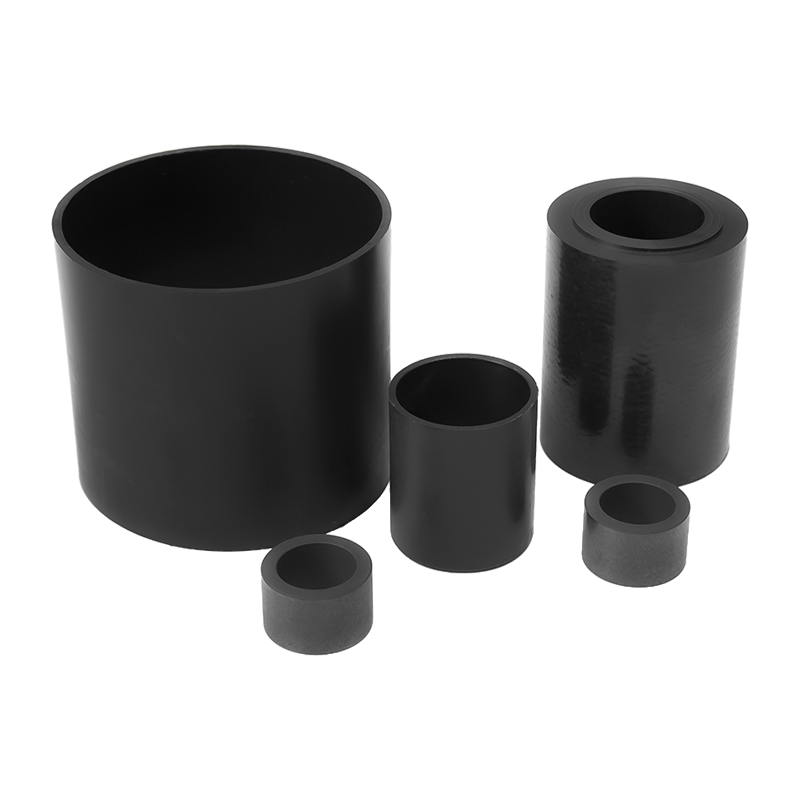

HZ-GSM エンジニアリングプラスチック滑り軸受

世界で最もポピュラーなG素材。 Gシリーズベアリングは、幅広い分野でさまざまなニーズに応える、まさに多用途性を持っています。一般的なアプリケーションには、中間から最高の負荷、中程度の動作温度、および速度が含まれます。

乾式運転、メンテナンスフリー
耐摩耗性
埃や汚れに強い
低騒音、無公害
高いパフォーマンスと価格の比率

適切な機会:
経済的なオールラウンドベアリング
メンテナンス不要の乾式運転
減衰
高い耐摩耗性
埃や汚れに強い
高いパフォーマンスと価格の比率
中負荷から高負荷に耐えることができます
平均以下の動作速度
スイングや回転の動作に使用されます。

以下には適用されません:
壁面に穴開け加工が必要な場合
優れた耐摩耗性が必要な場合
汎用的な耐薬品性が必要な場合
130℃以上の温度が続いた場合
水中用途に使用

プラスチックベアリングの材質表

一般的なパフォーマンス		汎用ベアリング	速いそしてゆっくりとした動きの専門家	肉厚もしっかりあるそして衝撃吸収性	マラソンタイプの全シャフト使用されています	ハイテク問題の専門家高温に強い	低吸収性で経済的	汎用機能付き高い媒体耐性	食品と接触する可能性がある	高負荷アプリケーション
		G	J	M	で	×	P	H	あ	Q
	密度	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	色	ダークグレー	黄色	カーボンブラック	黄色	黒	黒	グレー	白	黒
	最大吸水量 23°C/相対湿度 50% [重量%]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	最大吸水率[%重量]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	滑り摩擦係数対スチールシャフト[μ]	0.08～ 0.15	0.06～ 0.18	0.18～ 0.40	0.08～ 0.23	0.90- 0.27	0.06～ 0.21	0.07～ 0.20	0.05～ 0.23	0.05～ 0.15
	最大PV（ドライラン）	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
機械的性質	弾性率[MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	引張強さ 20℃時[MPa]	210	73	112	125	170	120	175	88	120
	圧縮強度[MPa]	78	60	52	61	100	66	81	78	89
	あllowable maximum surface static 圧力(20℃)[MPa]	80	35	20	60	150	50	90	28	100
	ショアD硬度	81	74	79	77	85	75	87	76	83
物理的および熱的特性	最高温度連続運転時 [℃]	130	90	80	90	250	130	200	90	135
	最高温度短時間動作時[℃]	220	120	170	180	315	200	240	110	155
	最低動作温度[°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	熱伝導率 [W/m・k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	熱膨張係数（23℃時）【K-1・105】	9	10	10	9	5	4	4	11	5
電気伝導率	体積抵抗率 [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
電気伝導率	表面抵抗 [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

すべり軸受の標準メートル寸法は ISO3547-1 規格に準拠しており、特殊寸法も用意されています

種類				サイズ
材質	ストレートセット	メートル法	ベアリング	でner meridian d1	外径d2	長さb
G	S	M	B	08	10	08
J	s	M	B	08	0	08
で	S	M	B	08	0	08
H	s	M	B	08	0	08
×	s	M	B	08	10	08
あ	s	M	B	08	10	08

2) 面取りとd1の関係 2) 厚さ<1mm、面取り=20°

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0.3 0.5 0.8 1.2

d1	d1 公共の用事 E10	d2	シート穴H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
